Analyser le filtre
Après avoir conçu le filtre, vous pouvez visualiser les réponses suivantes du filtre dans la zone d’affichage en cliquant sur le bouton associé de la barre d’outils ou en sélectionnant la réponse souhaitée dans le menu Analysis.
Réponse | Image du bouton de la barre d’outils |
|---|---|
Filter specifications |
|
Magnitude response |
|
Phase response |
|
Magnitude and Phase responses |
|
Group delay |
|
Phase delay |
|
Impulse response |
|
Step response |
|
Pole-zero plot |
|
Filter coefficients |
|
Filter information |
|
Remarque
D’autres analyses sont disponibles si vous avez installé le produit DSP System Toolbox™.
Examinez la réponse en amplitude du filtre telle qu’affichée.
Affichez d’autres réponses à votre guise. Cliquez sur les boutons appropriés figurant dans le tableau ci-dessus ou sélectionnez la réponse souhaitée dans le menu Analysis.

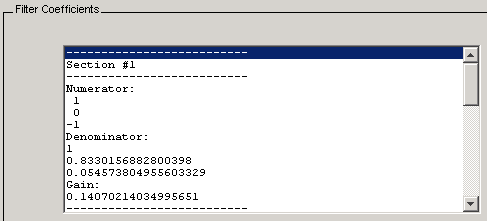

Cliquez sur le bouton Filter coefficients pour afficher les coefficients du filtre.
