Disjoncteur

Cet exemple indique comment modéliser un disjoncteur. Le mécanisme du disjoncteur électromécanique est approximé par une constante de temps de premier ordre. L’hypothèse de base est que la force mécanique est proportionnelle au courant de charge. Cette représentation simplifiée peut être utilisée dans un modèle de plus grande envergure représentant un système complet. Lorsque l'alimentation en 20 V est appliquée à une seconde, le courant obtenu dépasse le courant nominal du disjoncteur. Par conséquent, le disjoncteur se déclenche. La touche de réinitialisation est alors actionnée à trois secondes et la tension augmente. Le disjoncteur se déclenche alors juste au-delà du courant nominal du disjoncteur.

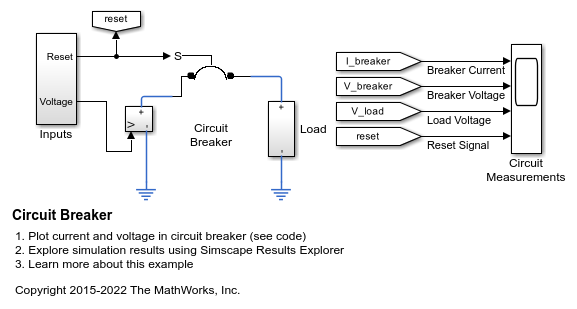

Modèle

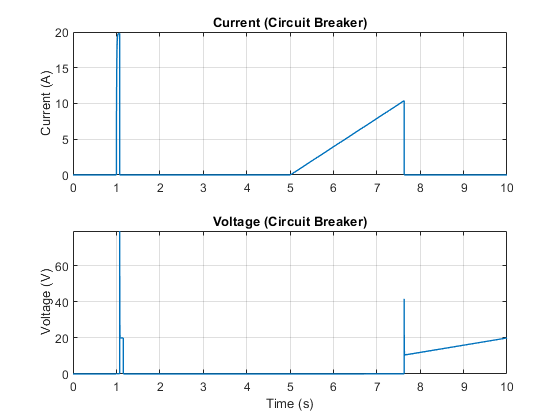

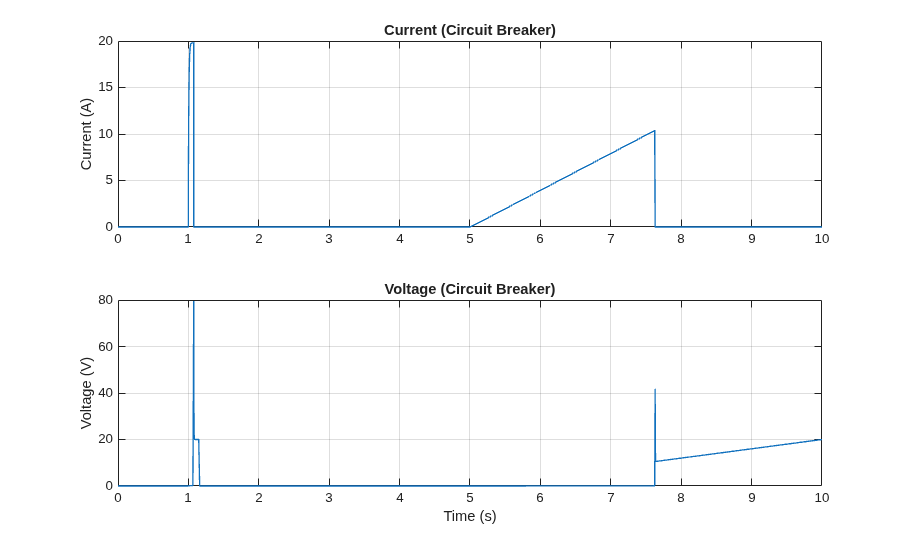

Résultats de simulation enregistrés par Simscape
