Système de chauffage domestique

Cet exemple montre comment modéliser un système de chauffage domestique simple. Le modèle contient un dispositif de chauffage, un thermostat et la structure d’une maison en quatre parties : air intérieur, murs, fenêtres et toit.

Les échanges de chaleur entre la maison et l’environnement s’effectuent par les murs, les fenêtres et le toit. Chaque trajectoire est simulée comme une combinaison de convection, conduction et masse thermiques. Le dispositif de chauffage se met à insuffler de l’air chaud si la température ambiante descend en dessous de 18 degrés Celsius. Il s’éteint si la température dépasse 23 degrés. La simulation calcule le coût de chauffage et les températures intérieures.

L’interrupteur manuel permet d’étudier le comportement du système lorsque le système de chauffage est éteint.

Modèle

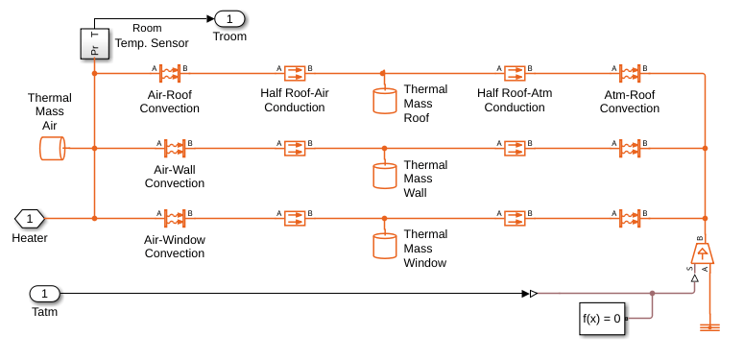

Sous-système House Thermal Network

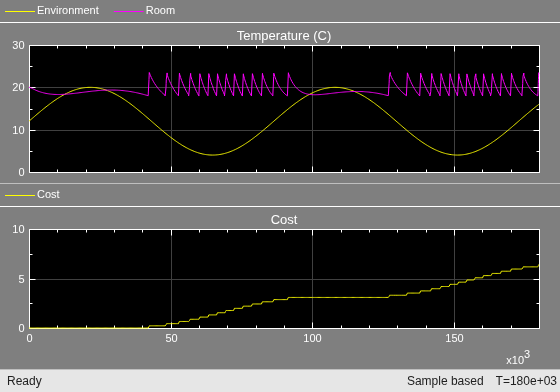

Résultats de simulation générés par les blocs Scope

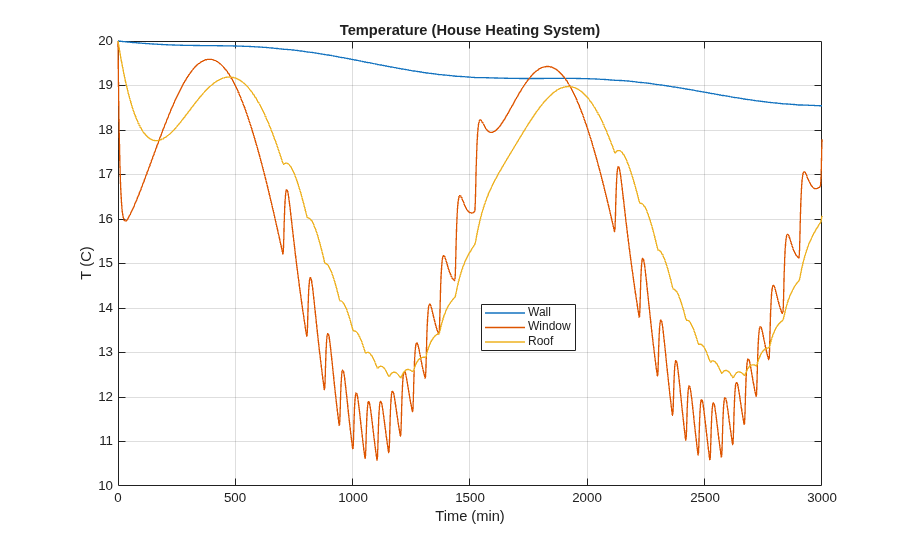

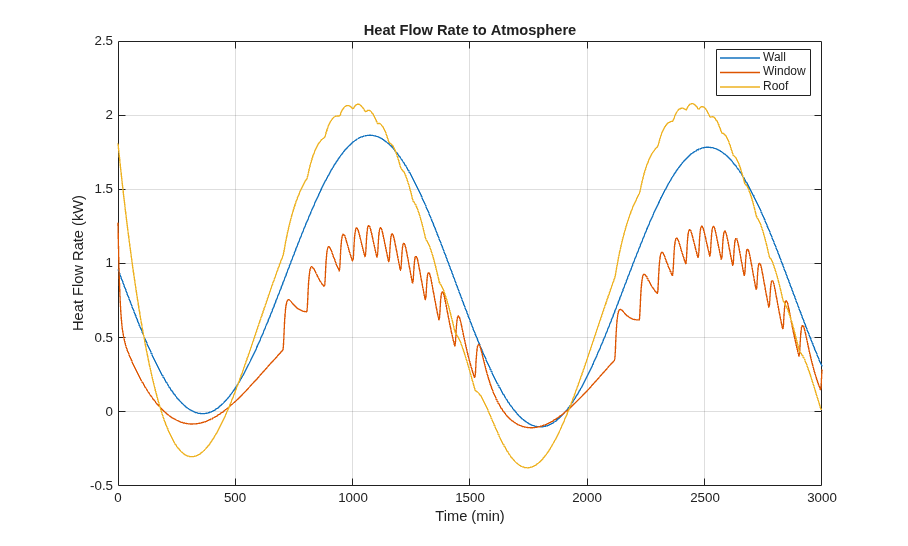

Résultats de simulation enregistrés par Simscape
