Circuit d’amplificateur opérationnel différenciateur
Ce modèle présente un différenciateur comme ceux qu’on peut utiliser dans un contrôleur PID. Il illustre également les problèmes de simulation numérique qui peuvent survenir dans certains circuits idéalisés. Le modèle s’exécute avec la résistance parasite en série du condensateur définie à sa valeur par défaut de 1e-6 ohm. La définir à zéro génère un avertissement et ralentit considérablement la simulation. Pour plus d’informations, consultez le Guide de l’utilisateur.
Modèle

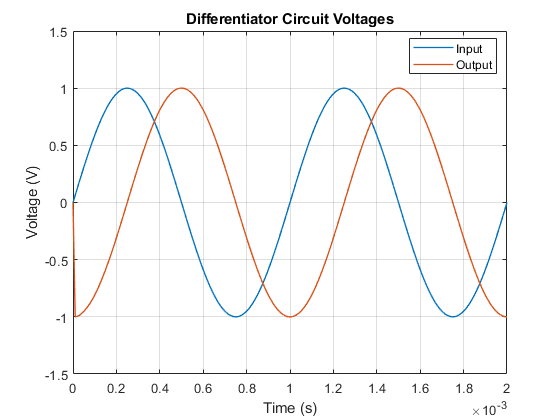

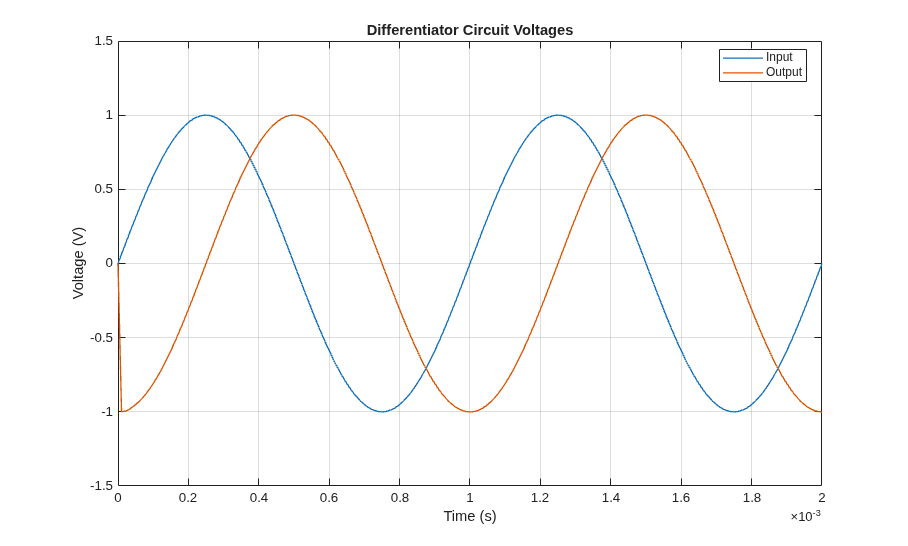

Résultats de simulation enregistrés par Simscape
