Circuit RC dans Simulink et Simscape
Cet exemple compare les modèles Simscape™ et Simulink® d’un circuit RC. Le modèle Simscape utilise des connexions physiques qui acceptent des flux d’énergie bidirectionnels entre les composants. Le modèle Simulink utilise des connexions de signaux d’entrée/sortie qui définissent les flux de données d’un bloc à un autre.
Les connexions physiques permettent d’ajouter des composants au circuit RC par copier-coller. Les connexions d’entrée/sortie, en revanche, nécessitent de redériver et réimplémenter les équations du circuit après avoir ajouté les composants.
Le circuit est commandé par une tension à onde carrée. Des variables MATLAB® définissent les valeurs de résistance et de capacité électrique.
Modèle
Résultats de simulation générés par les blocs Scope

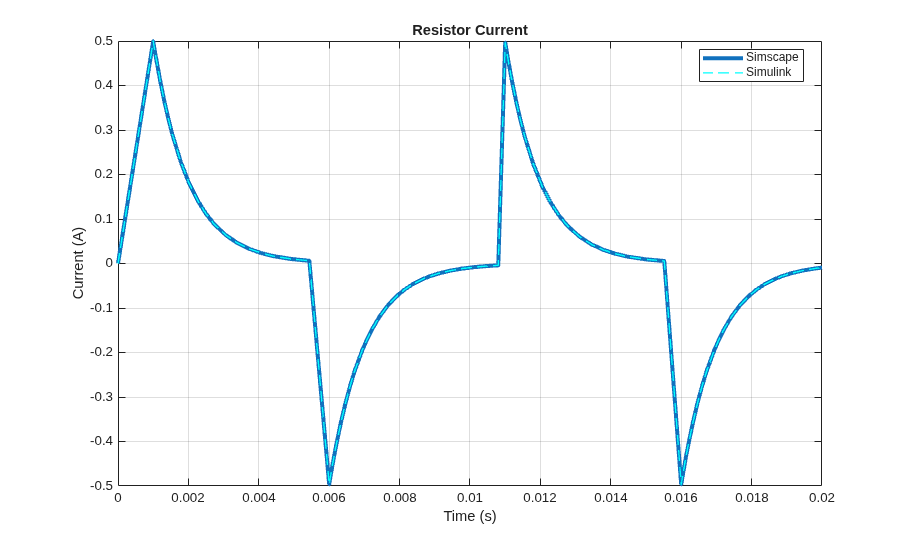

Résultats de simulation enregistrés par Simscape
