plotroc

Tracer la fonction d’efficacité d’un récepteur

Syntaxe

plotroc(targets,outputs)

plotroc(targets1,outputs2,'name1',...)

Description

plotroc(targets,outputs) trace la fonction d’efficacité d’un récepteur pour chaque classe d’entrée. Plus les courbes sont proches des bords gauche et supérieur du tracé, meilleure est la classification.

Conseil

plotroc ne supporte pas les cibles catégorielles. Pour tracer des métriques ROC pour des cibles catégorielles, utilisez rocmetrics.

plotroc(targets1,outputs2,'name1',...) génère plusieurs tracés.

Exemples

réduire tout

Tracer la fonction d’efficacité d’un récepteur

Ouvrir le live script

Cette exemple montre comment tracer la fonction d’efficacité d’un récepteur pour chaque classe d’entrée d’un réseau de formes.

load simplecluster_dataset
net = patternnet(20);
net = train(net,simpleclusterInputs,simpleclusterTargets);

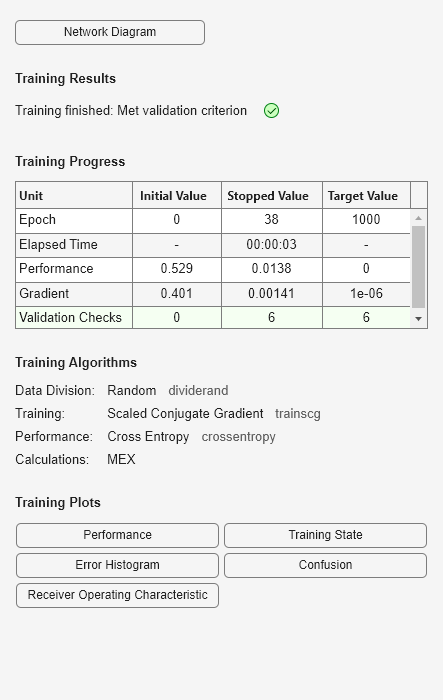

{"String":"Figure Neural Network Training (05-Nov-2022 09:57:07) contains an object of type uigridlayout.","Tex":[],"LaTex":[]}

simpleclusterOutputs = sim(net,simpleclusterInputs);
plotroc(simpleclusterTargets,simpleclusterOutputs)

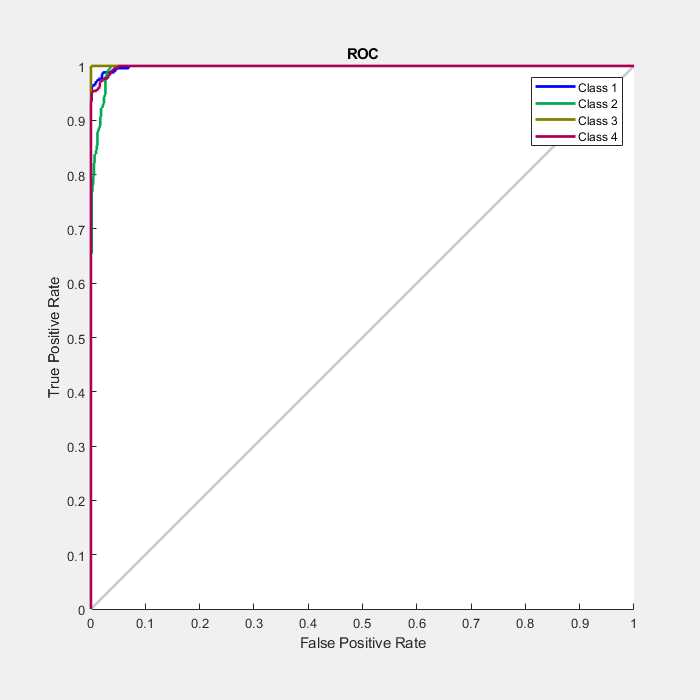

{"String":"Figure Receiver Operating Characteristic (plotroc) contains an axes object. The axes object with title ROC contains 8 objects of type line. These objects represent Class 1, Class 2, Class 3, Class 4.","Tex":"ROC","LaTex":[]}
