Explorer et analyser des données tracées de manière interactive

Ces exemples montrent comment explorer des données de manière interactive en utilisant des interactions intégrées aux axes, telles que le zoom, le déplacement dans la vue et l’ajout d’informations sur les données. Ces exemples montrent également comment analyser des données de manière interactive en faisant un balayage des données, en visualisant des statistiques et en ajoutant des annotations.

Explorer les données

Vous pouvez créer un tracé pour les variables de votre espace de travail en sélectionnant une ou plusieurs variables dans le panneau Espace de travail et en choisissant un type de tracé depuis la galerie dans l’onglet Plots.

Par exemple, créez deux variables dans l’espace de travail.

x = linspace(0,10);
y = exp(.1*x) .* sin(3*x);
y(1:15) = 0;

Créez un tracé linéaire pour les variables x et y. Sélectionnez les variables dans le panneau Espace de travail en maintenant Shift enfoncé et en cliquant sur les variables. Ensuite, sélectionnez le tracé linéaire dans la galerie dans l’onglet Plots.

Workspace panel with selected variables x and y, with the Plots tab showing a gallery of plot types for these variables

MATLAB^® crée un tracé linéaire pour les variables sélectionnées.

Line plot

Effectuer un zoom ou un déplacement sur les données dans la vue

Les axes disposent de plusieurs interactions permettant d’explorer vos données qui sont activées par défaut. Pour les tracés cartésiens 2D, vous pouvez effectuer un zoom avant et arrière en faisant défiler ou en pinçant (écran tactile) les axes, ou un déplacement dans la vue dans l’ensemble des données en faisant glisser les axes. Pour revenir à la vue originale, placez le curseur sur les axes et, dans la barre d’outils des axes qui apparaît, cliquez sur le bouton « Restore view » (Restaurer la vue).

Par exemple, effectuez un zoom sur une région des données tracées.

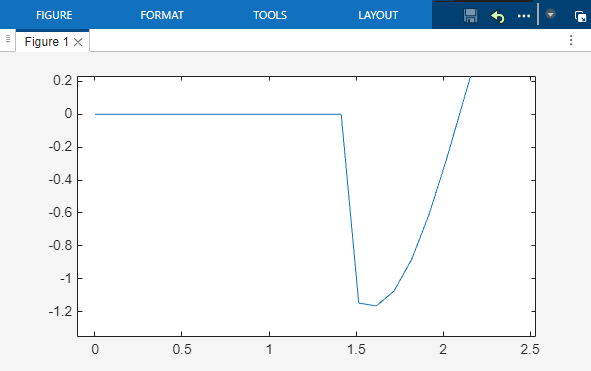

Zoomed-in view of the line plot

Afficher des valeurs de données à l’aide d’informations sur les données

Les informations sur les données vous permettent de voir les valeurs des points de données que vous sélectionnez. Vous pouvez créer des informations persistantes en cliquant sur les points de données, ou des informations temporaires en plaçant le curseur sur un point de données.

Par exemple, affichez les valeurs de trois points de données dans des informations persistantes.

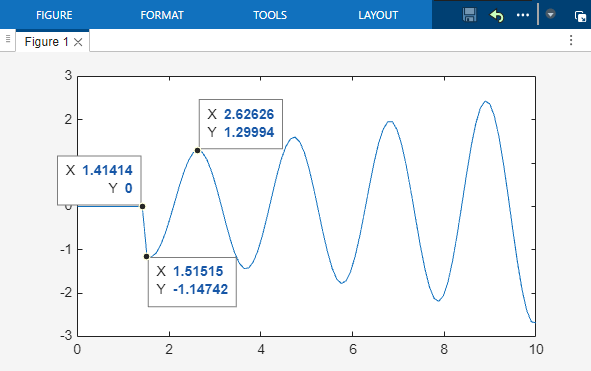

Line plot with three pinned data tips that display the X and Y values for each data point

Analyser des données

Balayer et modifier des valeurs de données

Le data brushing est une interaction qui n’est pas activée par défaut sur les axes. Vous pouvez activer le balayage en plaçant le curseur sur les axes et en cliquant, dans la barre d’outils des axes qui apparaît, sur le bouton « Brush data » (Balayer les données). Balayez un point de données en cliquant dessus ou dessinez une région rectangulaire autour de plusieurs points de données. Ensuite, faites un clic droit sur la sélection et sélectionnez une option depuis le menu contextuel pour remplacer, supprimer, exporter ou copier les points de données.

Par exemple, balayez une région de points de données dans le tracé et utilisez le menu contextuel pour les supprimer.

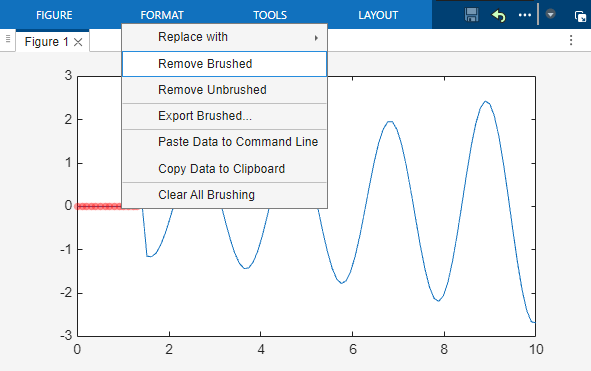

Line plot containing brushed data points highlighted in red. A context menu shows the Remove Brushed option.

Visualiser des statistiques descriptives

Vous pouvez calculer et visualiser des statistiques descriptives directement sur votre tracé. Cliquez sur Data Statistics dans l’onglet Tools de la figure et choisissez les statistiques à ajouter. Vous pouvez également sauvegarder ces statistiques dans l’espace de travail.

Par exemple, ajoutez des lignes dans votre tracé représentant les valeurs y minimale, maximale et moyenne.

The Data Statistics window shows the selected min, max, and mean statistics for the variable Y, and the plot displays dashed horizontal lines representing those statistics.

Annoter un tracé

Vous pouvez ajouter des annotations pour attirer l’attention sur certains aspects de votre tracé. Sélectionnez une annotation depuis la galerie dans l’onglet Figure.

Par exemple, créez une annotation de type flèche avec texte.

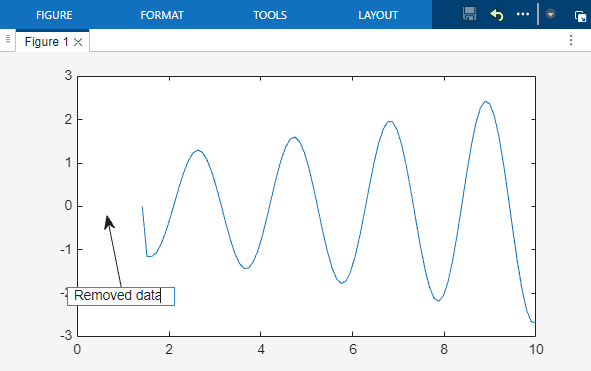

Plot with a text arrow annotation, with the cursor in the text box for the annotation text

Afficher plusieurs figures en vue mosaïque

Pour disposer deux figures côte à côte, désancrez les figures dans la même fenêtre et sélectionnez Tile All dans l’onglet Layout de la fenêtre de figure. Pour accéder à d’autres options de disposition, telles que la disposition en vignettes et le tri des onglets par ordre alphabétique, cliquez sur le bouton « Document actions » en haut à droite de la figure.
