Créer des graphiques 3D
Cet exemple montre comment créer divers graphiques 3D dans MATLAB®.
Tracé maillé

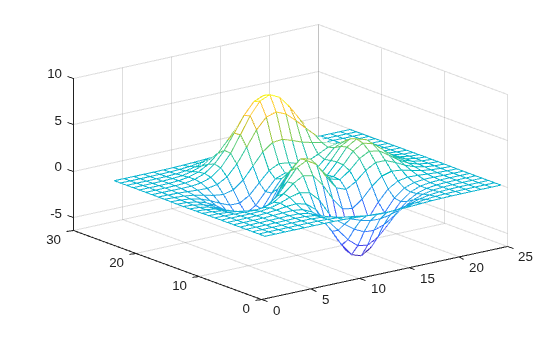

La fonction mesh crée un maillage filaire. Par défaut, la couleur du maillage est proportionnelle à la hauteur de la surface.
z = peaks(25); figure mesh(z)
Tracé de surface

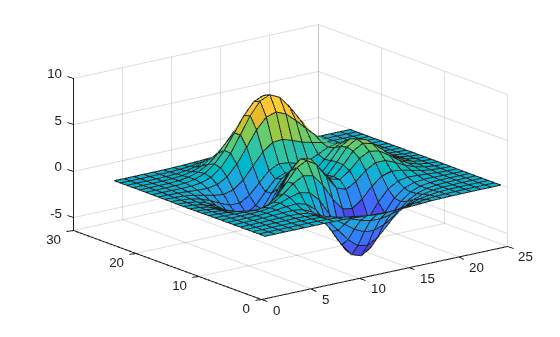

La fonction surf permet de créer un tracé de surface 3D.
surf(z)
Tracé de surface (avec ombrage)

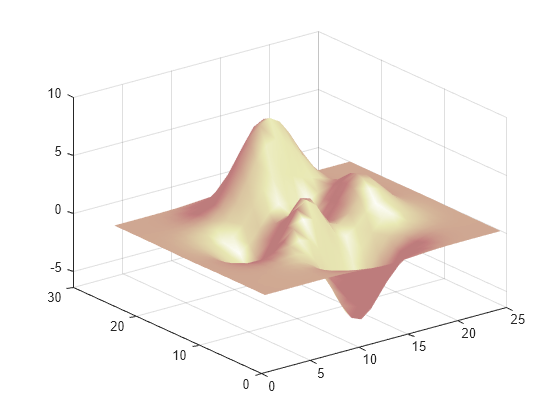

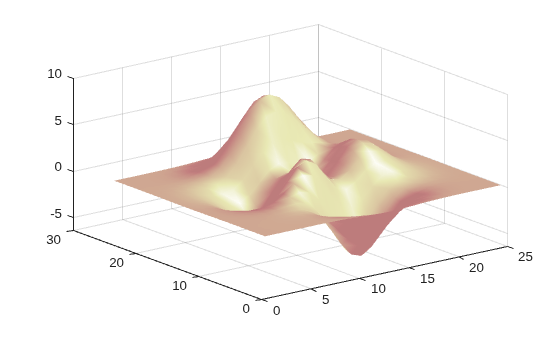

La fonction surfl crée un tracé de surface avec un éclairage basé sur une palette de couleurs. Pour des transitions plus douces entre les couleurs, utilisez une palette de couleurs à variation d’intensité linéaire, par exemple pink.
surfl(z) colormap(pink) % change color map shading interp % interpolate colors across lines and faces
Courbe de niveau

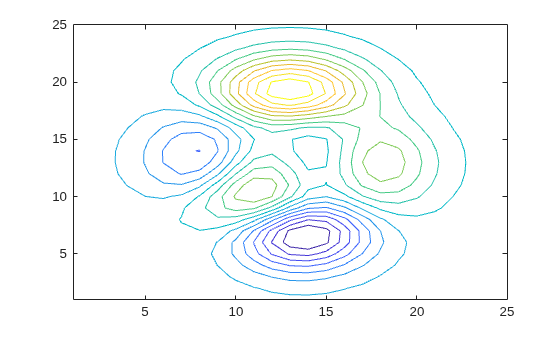

La fonction contour permet de créer un graphique avec des lignes de niveau de valeur constante.
contour(z,16) colormap default % change color map
Tracé de champ de vecteurs

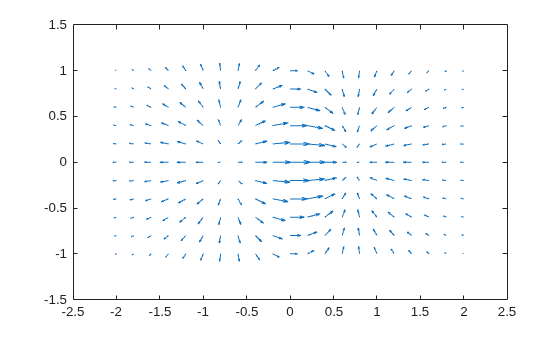

La fonction quiver trace les vecteurs 2D sous forme de flèches.
x = -2:.2:2;
y = -1:.2:1;
[xx,yy] = meshgrid(x,y);
zz = xx.*exp(-xx.^2-yy.^2);
[px,py] = gradient(zz,.2,.2);
quiver(x,y,px,py)
xlim([-2.5 2.5]) % set limits of x axis
Coupes de volumes 3D

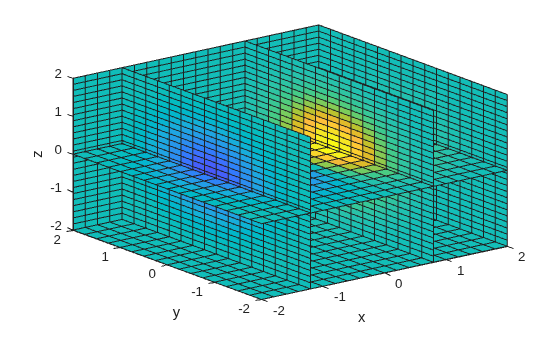

La fonction slice affiche les données dans des plans qui coupent les données volumétriques.
x = -2:.2:2; y = -2:.25:2; z = -2:.16:2; [x,y,z] = meshgrid(x,y,z); v = x.*exp(-x.^2-y.^2-z.^2); xslice = [-1.2,.8,2]; % location of y-z planes yslice = 2; % location of x-z plane zslice = [-2,0]; % location of x-y planes slice(x,y,z,v,xslice,yslice,zslice) xlabel('x') ylabel('y') zlabel('z')
