Pont redresseur double alternance
Cet exemple montre comment dimensionner un condensateur pour une charge spécifique dans un transformateur qui convertit 120 VAC en 12 VDC. Le système est modélisé comme un transformateur AC idéal associé à un pont redresseur double alternance.
Le transformateur a un rapport de spires égal à 14 et réduit l’alimentation à 8,6 volts rms, soit 8,6 * sqrt(2) = 12 volts crète à crète. Le pont redresseur double alternance avec condensateur la convertit ensuite en DC. La résistance représente une charge classique.
Pour une taille de condensateur donnée, l’ondulation de la tension DC augmente à mesure que la résistance de charge s’accroît. Le modèle peut également servir à commander un circuit d’application pour évaluer l’effet de l’ondulation.
Modèle

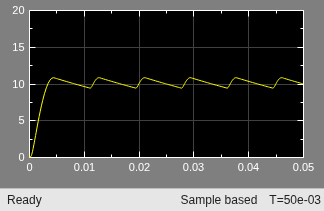

Résultats de simulation générés par les blocs Scope
Résultats de simulation enregistrés par Simscape

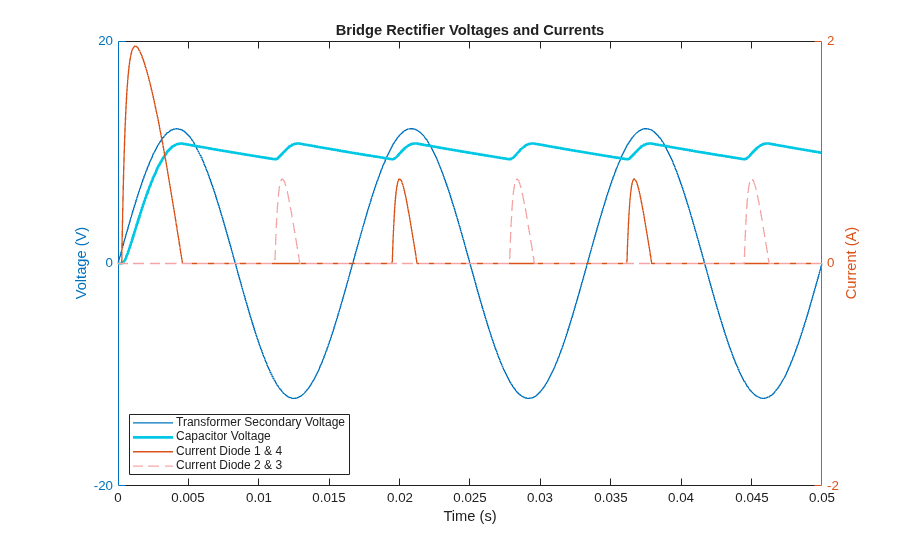

Le tracé « Bridge Rectifier Voltages and Currents » représente la conversion de la tension AC en DC. La ligne bleu foncé correspond à la tension AC du côté source du pont. Le courant passe par deux chemins différents pour traverser le pont de diodes. L’alternance des crêtes dans les diodes 1 et 4 et les diodes 2 et 3 montre que le courant qui arrive au condensateur circule dans le même sens malgré les changements de polarité de la tension. L’ondulation de la tension de charge correspond au condensateur qui se charge et se décharge.
