Système masse-ressort-amortisseur dans Simulink et Simscape
Cet exemple compare un modèle de système masse-ressort-amortisseur utilisant des blocs Simscape™ et des connexions physiques à un modèle utilisant des blocs Simulink® et des signaux.
Le modèle Simulink utilise des connexions de signaux qui définissent les flux de données entre les blocs. Le modèle Simscape utilise des connexions physiques qui acceptent des flux d’énergie bidirectionnels entre les composants. L’utilisation de connexions physiques permet d’ajouter des étages au système masse-ressort-amortisseur par copier-coller de composants. L’utilisation de connexions d’entrée/sortie nécessite de redériver et réimplémenter les équations.
La déformation initiale du ressort est égale à 1 mètre. Elle est indiquée dans les annotations de bloc du ressort et de l’un des blocs Integrator.
Modèle

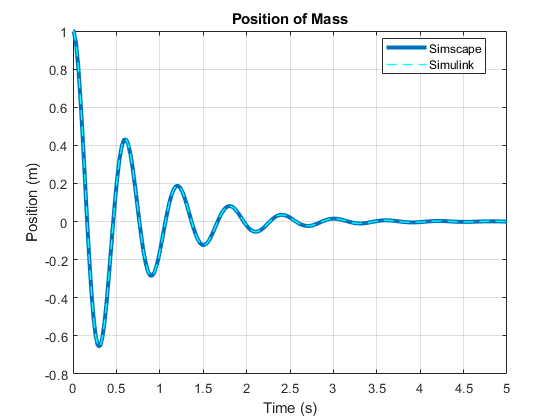

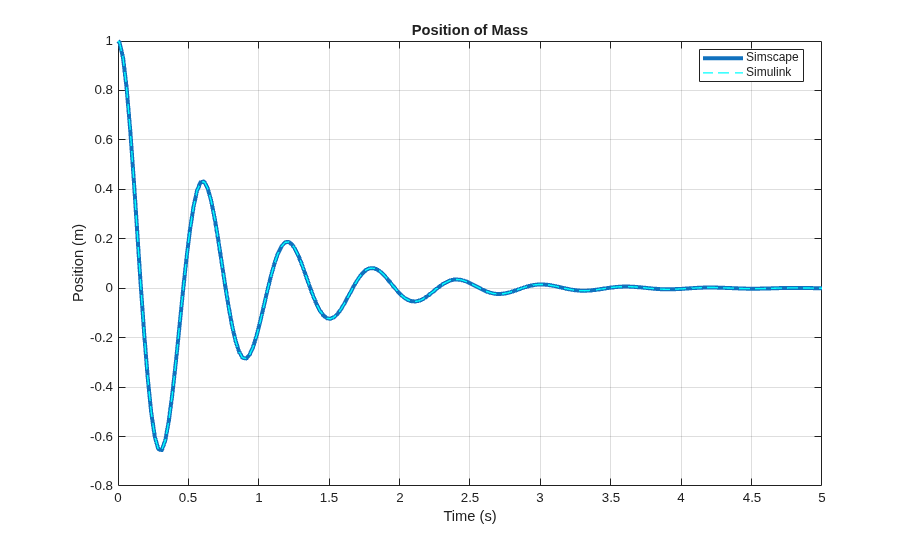

Résultats de simulation enregistrés par Simscape
