Moteur de type shunt

Cet exemple présente un modèle de moteur de type shunt. Sur un moteur de type shunt, les enroulements de champ et d'armature sont connectés en parallèle. Les paramètres du circuit équivalent sont la résistance d'armature Ra = 110 Ohms, la résistance de champ Rf = 2,46 KOhms et le coefficient de fcém Laf = 5,11. La fcém est fournie par Laf*If*Ia*w, où If correspond au courant de champ, Ia, au courant d'armature et w, à la vitesse du rotor en radians/s. L'inertie du rotor J est de 2,2e-4 kgm^2 et l'amortissement du rotor B est de 2,8e-6 Nm/(radian/s).

Les données du fabricant pour ce modèle indiquent une vitesse à vide de 4 600 tr/min et une vitesse sous charge nominale de 4 000 tr/min. La simulation du modèle permet de confirmer ces valeurs et de calculer correctement les valeurs équivalentes du circuit.

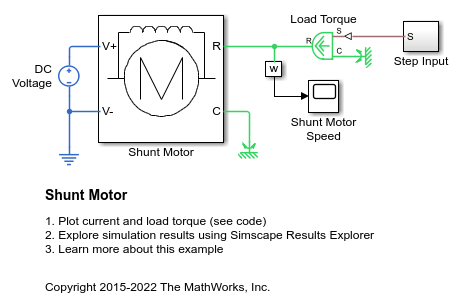

Modèle

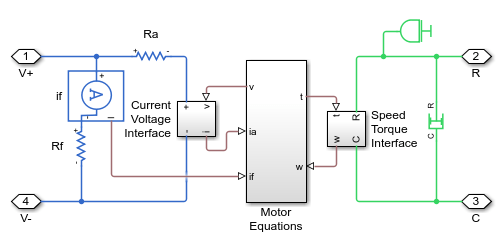

Sous-système Shunt Motor

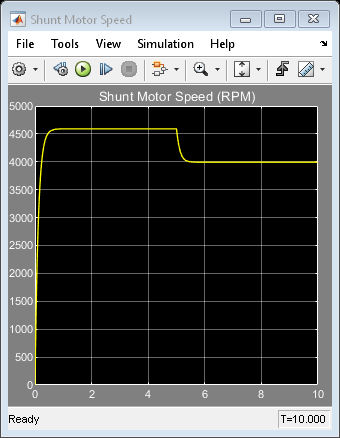

Résultats de simulation générés par les blocs Scope

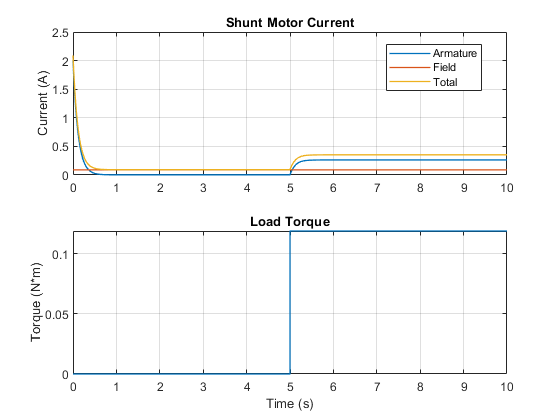

Résultats de simulation enregistrés par Simscape
