Solénoïde avec blocs magnétiques

Cet exemple montre comment modéliser un solénoïde à rappel par ressort. Lorsqu'il n'est pas alimenté, le ressort éloigne le piston de +5 mm du centre de la bobine. La mise sous tension à t=0,1 seconde déplace le piston vers le centre de la bobine. À t=0,3 s, une charge externe de 10N est ajoutée au piston.

Ce modèle est similaire au modèle exemple SolenoidExample, si ce n’est que le solénoïde est ici modélisé au moyen de blocs magnétiques plutôt que de blocs de signaux physiques. Le courant qui circule à travers le solénoïde produit une force magnétomotrice (mmf) qui génère un flux à travers le noyau magnétique du solénoïde. Une force de réluctance est produite. Sous son impulsion, le piston comble l’entrefer, initialement d’une longueur de 5 mm. Le flux au sein du noyau magnétique augmente à mesure que la longueur de l’entrefer diminue.

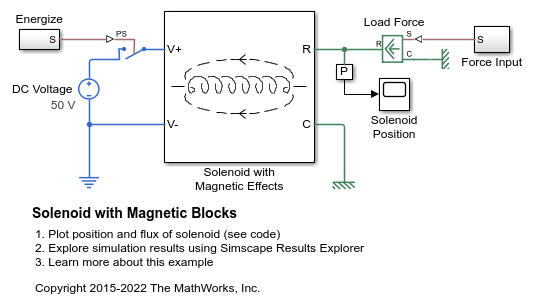

Modèle

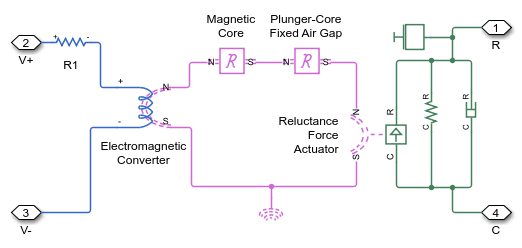

Sous-système Solenoid with Magnetic Effects

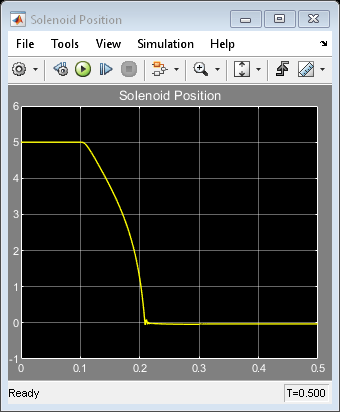

Résultats de simulation générés par les blocs Scope

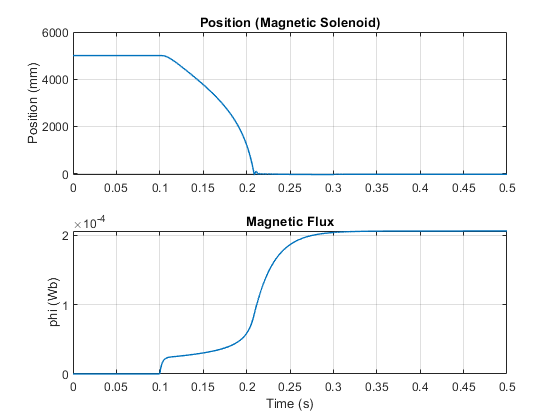

Résultats de simulation enregistrés par Simscape
