Bibliothèque Magnetic Systems
R2026aExplorez des exemples qui illustrent la modélisation, le contrôle et la simulation de systèmes électromagnétiques.
Sélection d՚exemples
Solénoïde avec blocs magnétiques
Cet exemple montre comment modéliser un solénoïde à rappel par ressort. Lorsqu'il n'est pas alimenté, le ressort éloigne le piston de +5 mm du centre de la bobine. La mise sous tension à t=0,1 seconde déplace le piston vers le centre de la bobine. À t=0,3 s, une charge externe de 10N est ajoutée au piston.

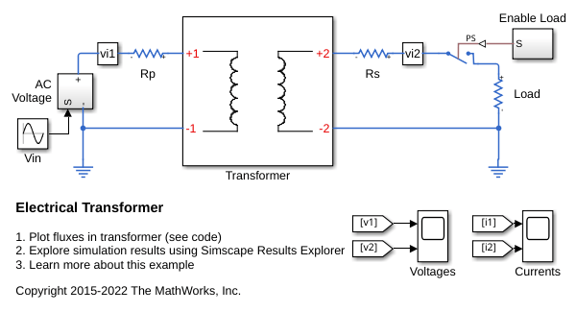

Transformateur électrique
Cet exemple montre comment modéliser un transformateur avec des blocs de bibliothèque magnétiques fondamentaux. Le transformateur a les caractéristiques nominales 50 W, 60 Hz et 120/12 V. On suppose qu’il a une efficacité de 94 %, un courant magnétisant à vide de 1 % et une réactance de fuite de 2,3 %. Les pertes fer ne sont pas modélisées et la caractéristique B-H du matériau du noyau est supposée linéaire.
Permanent Magnet Attached to Iron Wall
Model the forces acting on a magnet that is attached to an iron wall. You can define the interaction between the magnetic and translational motion domains using a Permanent Magnet block and a Reluctance Force Actuator block.
Model Oscillation Sensor Using Permanent Magnet Block
Model an oscillation sensor using the Permanent Magnet block. The sensor consists of a magnetic core with a permanent magnet that generates a magnetic field, a ferromagnetic plate attached to the core, and a conducting winding around the core.
