Modélisation d'un coup de bélier

Cet exemple indique comment utiliser la Foundation Thermal Liquid Library pour modéliser un coup de bélier dans un tuyau long. Après avoir lentement établi un flux constant dans le tuyau par l’ouverture d’une vanne, cette même vanne est fermée en quelques millisecondes. Il en résulte un coup de bélier. La vanne est modélisée au moyen d'un bloc Variable Local Restriction (TL) et le tuyau est divisé en quatre segments à l'aide du bloc Pipe (TL). La subdivision du tuyau en plusieurs segments permet une représentation plus fidèle mais nuit à la performance de la simulation.

Le bloc Pipe (TL) peut être configuré de manière à prendre en compte ou ignorer la compressibilité dynamique et l'inertie du fluide. Le coup de bélier est reproduit dans ce modèle si le signal de la vanne est défini sur Fast et qu’à la fois la compressibilité dynamique et l'inertie sont activées. Pour plus de détails, consultez la documentation du bloc Pipe (TL).

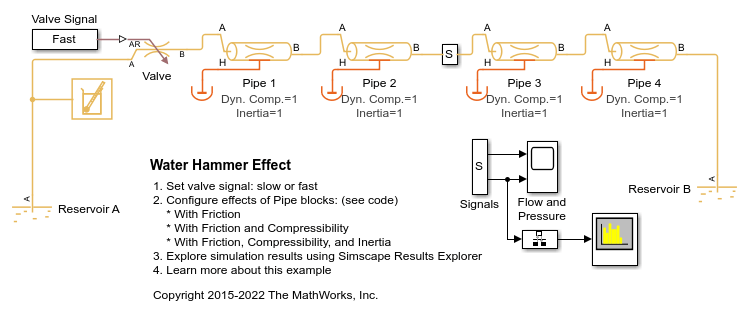

Modèle

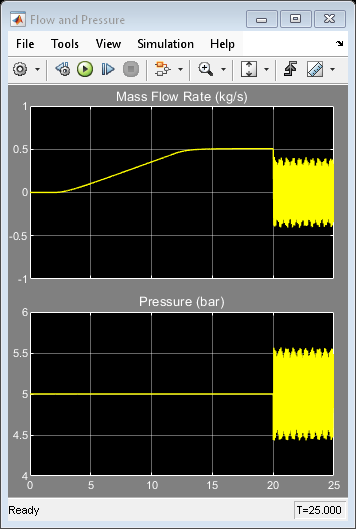

Résultats de simulation générés par les blocs Scope

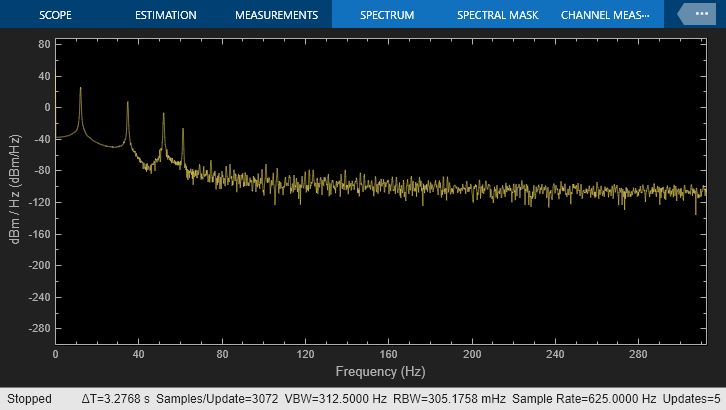

Densité spectrale de puissance
