Initialisation des variables

Initialiser des variables de bloc avant la simulation et vérifier les résultats

Le solveur Simscape™ calcule les conditions initiales de simulation du modèle en recherchant des valeurs initiales qui répondent à toutes les équations du modèle pour toutes les variables du système. Vous pouvez influencer ce calcul des conditions initiales en spécifiant la priorité et les valeurs initiales cibles des variables des blocs. Vous pouvez également initialiser les variables de l’ensemble du modèle à partir d’un point de fonctionnement enregistré. Après avoir initialisé les variables des blocs et avant de simuler le modèle, vous pouvez ouvrir Variable Viewer pour voir quelles cibles de variables ont été atteintes.

Fonctions

développer tout

Points de fonctionnement et cibles

`simscape.op.create`	Create operating point by extracting data from model or from logged simulation data
`simscape.op.OperatingPoint`	Operating point object containing hierarchical target data for variable initialization
`simscape.op.Target`	Variable initialization target object

Fonctions de l'objet point de fonctionnement

`set`	Add or update element of operating point
`get`	Access element of operating point data tree
`relativePath`	Get path to node associated with block or subsystem
`hasPath`	Determine whether operating point data contains element at specified path
`remove`	Remove element from operating point
`move`	Move element from one path to another
`merge`	Create operating point by merging data from two operating points
`hasPrivateData`	Determine whether operating point data contains private data elements
`removePrivateData`	Remove private data elements from operating point

Rubriques

Block-Level Variable Initialization
The principles of initializing variables and recommended workflows.
Set Priority and Initial Target for Block Variables
How to specify target initial values and set priority for block variables.
Initialize Variables for a Mass-Spring-Damper System
This example shows how you can use block variable initialization, and how it affects the simulation results of a simple mechanical system.
Variable Viewer
How to use and customize the Variable Viewer.
Using Operating Point Data for Model Initialization
The principles of initializing model variables from saved operating points, ways to extract data from models, and recommended workflows.
Initialize Model Using Operating Point from Logged Simulation Data
This example shows how you can create an OperatingPoint object from logged simulation data and then use this operating point to initialize the model for a subsequent simulation run.
Indexing into Component Arrays
You can use command-line interface to index into an array of components, for example, to get or set operating point targets for a particular array member, or to plot simulation data.

Exemples présentés

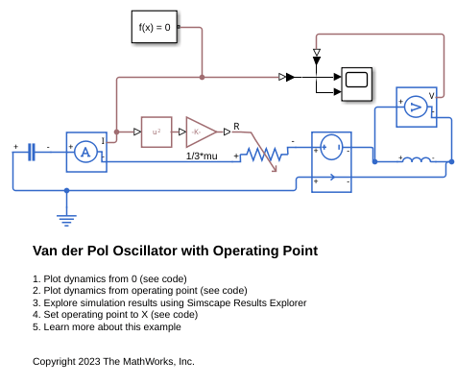

Operating Point for Van der Pol Oscillator

Advantage of initialization with a Simscape operating point (OP) for a Van der Pol oscillator. OP initialization enables pushing the Van der Pol oscillator directly into its periodic steady state.

Ouvrir le modèle
