SerDes Toolbox

Concevez des systèmes SerDes et générez des modèles IBIS-AMI pour des systèmes d'interconnexion numériques à grande vitesse

SerDes Toolbox™ offre une bibliothèque de modèles MATLAB® et Simulink® et un ensemble d'outils d'analyse et d'applications pour le design et la vérification de systèmes SerDes ou des couches physiques des mémoires haute vitesse comme la DDR5.

Avec l'application SerDes Designer, vous pouvez utiliser des analyses statistiques pour concevoir rapidement des émetteurs et récepteurs de communications filaires. L'application contient des modèles et des algorithmes paramétrés qui vous permettent d'explorer de nombreuses configurations de l'égaliseur pour améliorer les performances du canal. Vous pouvez évaluer des métriques comme le diagramme de l'œil, la courbe en baignoire et la marge d'opération du canal (COM), y compris les effets du jitter et du crosstalk.

Avec les blocs basés sur MATLAB comme CTLE, DFE, FFE et CDR, vous pouvez décrire votre architecture avec des fiches techniques ou des données de mesure, et simuler des algorithmes de contrôle et adaptatifs. Des exemples boîte blanche d'applications classiques comme PCIe, USB, Ethernet et DDR proposent des designs de référence pouvant servir de base à vos propres designs.

SerDes Toolbox supporte la génération automatique de doubles modèles IBIS-AMI pour l'analyse statistique et la simulation temporelle. Ces modèles peuvent être utilisés avec des simulateurs de canal tiers pour l'intégration et la vérification de systèmes.

En savoir plus:

Design de systèmes SerDes

Concevez des systèmes SerDes avec des modèles et des algorithmes boîte blanche paramétrés.

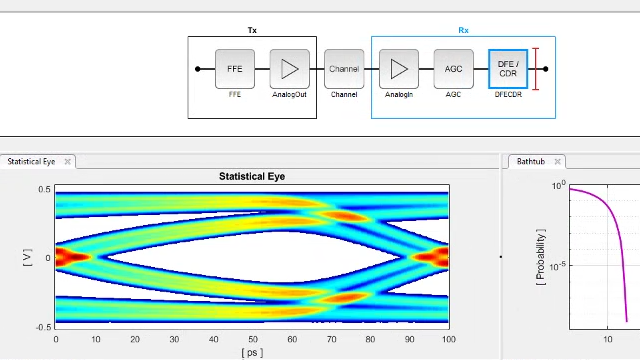

Application SerDes Designer

Concevez, configurez et analysez des systèmes SerDes avec l'application SerDes Designer. Modélisez l'atténuation, la dispersion, le jitter et le crosstalk du canal. Contrôlez les métriques de performance comme la marge d'opération du canal (COM) en utilisant des rapports, des diagrammes en œil, des courbes en baignoire et d'autres représentations. Utilisez MATLAB pour automatiser l'analyse, le reporting et l'exploration de l'espace de design. Générez des modèles Simulink et IBIS-AMI pour un affinage et une vérification plus poussés.

Système PAM4 comprenant un CTLE et un DFE adaptatifs

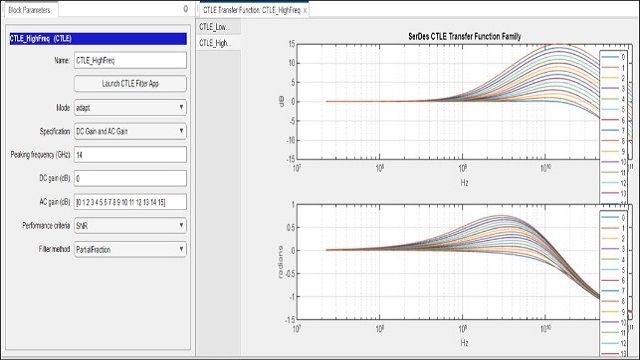

Design d'un égaliseur adaptatif

Utilisez des DFE, CTLE, FFE, AGC et CDR pour concevoir des égaliseurs adaptatifs. Utilisez des blocs et algorithmes paramétrés pour des signaux différentiels et asymétriques.

En commençant par l'implémentation boîte blanche, personnalisez les modèles avec vos propres algorithmes.

Explorez des stratégies d'adaptation locales et globales pour optimiser les performances de votre système et générer des modèles IBIS-AMI.

Analyse et simulation de SerDes

Effectuez une analyse statistique avec l'application SerDes Designer et créez un modèle Simulink pour la simulation temporelle.

Analyse statistique

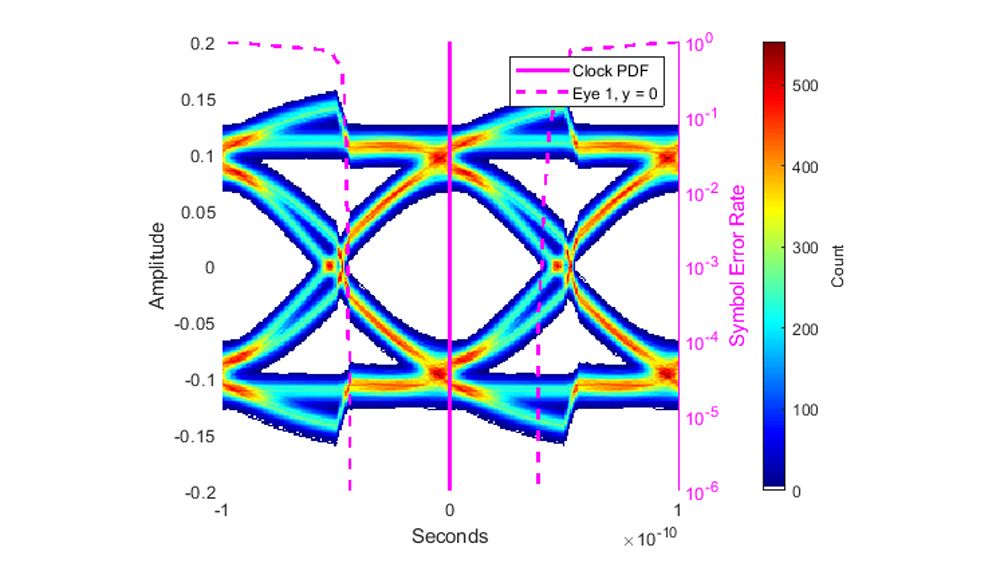

Effectuez une analyse statistique pour calculer et visualiser des diagrammes de l'œil, des taux d'erreur binaire, des courbes en baignoire, des marges d'opération du canal (COM) et d'autres métriques avec l'application SerDes Designer.

Explorez l'espace de design de vos algorithmes et canaux d'égalisation avec les modulations PAM4, PAM3 et NRZ.

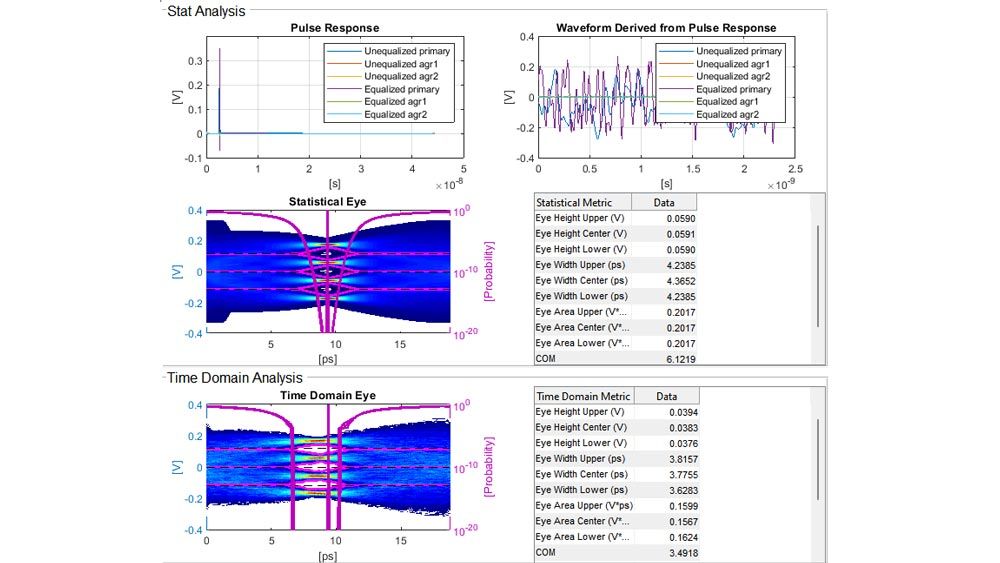

Rapport Simulink d'une analyse statistique de système SerDes PAM4

Simulation temporelle

Effectuez une simulation temporelle d'algorithmes adaptatifs avec des blocs et des modèles de canal Simulink personnalisables qui capturent l'atténuation dépendante de la fréquence, les réflexions et les réponses impulsionnelles arbitraires.

Vérifiez vos algorithmes d'égalisation avec des séquences binaires pseudo-aléatoires (SBPA) et des patterns de stimulus personnalisés.

Modèle Simulink généré avec l'application SerDes Designer pour la simulation temporelle.

Génération de modèles IBIS-AMI

Générez des modèles IBIS-AMI conformes à la norme afin de les utiliser dans des simulateurs de canal tiers.

Double génération de modèles

Générez des modèles algorithmiques statistiques (Init) et temporels (GetWave) IBIS-AMI avec des modèles IBIS analogiques associés. Personnalisez l'interface des modèles en définissant des paramètres IBIS-AMI dans l'application SerDes Designer et dans Simulink.

Intégration dans des simulateurs de canal tiers

Importez les modèles IBIS-AMI générés dans des simulateurs de canal tiers comme SiSoft Quantum Channel Designer™ (QCD) et Quantum-SI™ (QSI), Keysight™ ADS, Synopsys® HSPICE, Mentor Graphics® HyperLynx®, et Cadence® Sigrity SystemSI. Utilisez les modèles IBIS-AMI dans votre processus de vérification et partagez-les avec vos clients.

Résultats QCD d'un modèle IBIS-AMI généré avec l'application SerDes Designer

Designs de référence

Utilisez des blocs boîte blanche pour modéliser des protocoles de communication conformes aux normes de l’industrie comme PCI Express, DDR et Ethernet.

Modèles de référence conformes aux normes

Utilisez des modèles de référence conformes à la norme de protocoles PCIe Gen4, DDR5 et OIF CEI-56G. Commencez à travailler avec des modèles de référence, puis affinez-les pour concevoir les protocoles de communication de nouvelle génération avec des schémas de modulation NRZ ou d'ordre supérieur comme PAM3 et PAM4. Générez des modèles IBIS-AMI conformes aux normes pour vérification.
