WithBEER construit un banc d'essai de 300 kW pour micro-réseau intégrant des systèmes SCADA
Les chercheurs peuvent tester la sécurité, le conditionnement et le stockage de l'énergie
« Dans le cadre du projet mené par la KOICA et du projet marocain de soutien global à la recherche et au développement des technologies vertes, nous avons conçu et construit l'intégralité de la configuration système d'un banc d'essai de 300 kW pour un micro-réseau, ainsi qu'un SCADA basé sur l'approche Model-Based Design, afin que les chercheurs locaux puissent l'utiliser. »
Principaux résultats
- Simscape Electrical™ a permis à l’équipe d’intégrer efficacement le banc d’essai du micro-réseau avec le système SCADA.
- L’environnement de test temps réel utilisant Simulink Real-Time a offert de la flexibilité aux chercheurs et ingénieurs, avec la mise en œuvre d’algorithmes, l’ajout de fonctionnalités, la création de profils de charge et le contrôle de charge.
- Les outils Simulink® ont permis une maintenance et une utilisation faciles des tests d’algorithmes automatisés et manuels.
La startup coréenne WithBEER participe au projet de support global à la R&D sur les technologies vertes au Maroc. Dans le cadre de ce programme, elle a conçu et construit un banc d’essai de 300 kW pour micro-réseau afin d'accélérer l’utilisation des énergies renouvelables.
L'équipe WithBEER a utilisé Simulink Real-Time™ pour construire un banc d'essai avec une simulation hardware-in-the-loop (HIL), intégrant le simulateur temps réel Speedgoat® avec des équipements électriques. Le prototypage initial a débuté par des tests automatisés pour chaque dispositif, par exemple des amplificateurs de puissance linéaires, des équipements de commutation, des sources CA, des charges passives, des onduleurs, et plus encore. Les simulateurs temps réel ont établi des contrôles individuels avant la configuration et l’intégration dans le micro-réseau.
En raison de contraintes d’espace, un test d’intégration de 90 kW a d’abord été réalisé. Au Maroc, la puissance initiale disponible était limitée à 270 kW, ce qui était inférieur aux 300 kW requis. Pour pallier ce problème, l'équipe a implémenté une stratégie de gestion de la charge qui intégrait la décharge des composants.

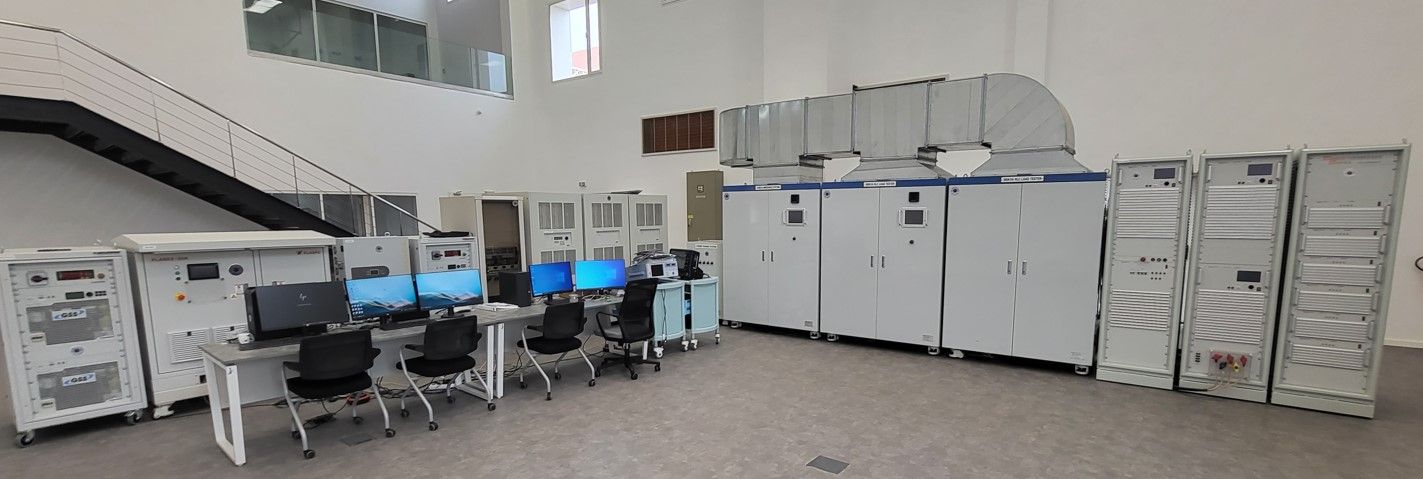

Un banc d'essai pour des tests à pleine charge de 300 kW a été installé au Maroc et mis en service avec succès, grâce à la formation technique et au support de WithBEER. Un système de contrôle-commande et d'acquisition de données (SCADA) basé sur l'approche Model-Based Design a également été créé, permettant aux chercheurs d'ajouter différentes fonctionnalités pour divers tests, notamment la sécurité, le conditionnement de l'énergie, le stockage d'énergie, la basse/haute tension et la simulation d'impédance de ligne.
