mag2db

Convertir l’amplitude en décibels (dB)

Syntaxe

ydb = mag2db(y)

Description

ydb = mag2db(y) exprime en décibels (dB) les mesures d’amplitude spécifiées dans y. La relation entre amplitude et décibels est $$ydb=20\ast {\log }_{10}(y)$$

Exemples

Afficher les marges de gain en décibels

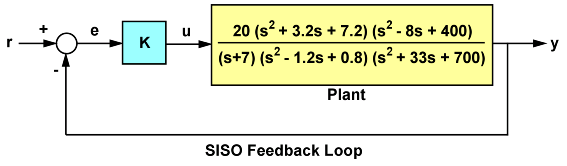

Pour les besoins de cet exemple, considérons la boucle de rétroaction SISO suivante, où le système contient plusieurs fréquences de crossover de gain ou de crossover de phase, ce qui entraîne plusieurs valeurs de marges de gain ou de phase :

Créez la fonction de transfert.

G = tf(20,[1 7]) * tf([1 3.2 7.2],[1 -1.2 0.8]) * tf([1 -8 400],[1 33 700]);

Utilisez la commande allmargin pour calculer toutes les marges de stabilité.

m = allmargin(G)

m = struct with fields:
     GainMargin: [0.3408 3.3920]
    GMFrequency: [1.9421 16.4807]
    PhaseMargin: 68.1140
    PMFrequency: 7.0776
    DelayMargin: 0.1680
    DMFrequency: 7.0776
         Stable: 1

Notez que les marges de gain sont exprimées en rapports de gain, et non en décibels (dB). Utilisez mag2db pour convertir les valeurs en dB.

GainMargins_dB = mag2db(m.GainMargin)

GainMargins_dB = 1×2

   -9.3510   10.6091

Arguments d'entrée

y — Tableau en entrée

scalaire | vecteur | matrice | tableau

Tableau en entrée, spécifié en tant que scalaire, vecteur, matrice ou tableau. Quand y est non scalaire, mag2db est une opération élément par élément.

Types de données : single | double
Support des nombres complexes : Oui

Arguments en sortie

ydb — Mesures d’amplitude en décibels

scalaire | vecteur | matrice | tableau

Mesures d’amplitude en décibels, renvoyées en tant que scalaire, vecteur, matrice ou tableau de la même taille que y.

Historique des versions

Introduit dans R2008a

Voir aussi

db2mag
