Créer un réseau simple de Deep Learning pour la classification

Cet exemple montre comment créer et entraîner un réseau de neurones à convolution simple pour la classification Deep Learning. Les réseaux de neurones à convolution sont des outils essentiels pour le Deep Learning et conviennent parfaitement à la reconnaissance d'images.

Cet exemple illustre comment :

  • Charger et explorer des images.

  • Définir l’architecture du réseau.

  • Spécifier les options d’apprentissage.

  • Entraîner le réseau.

  • Prédire les étiquettes des nouvelles données et calculer la précision de la classification.

Vous trouverez un exemple illustrant comment créer et entraîner de manière interactive un réseau simple pour la classification d’images dans Créer un réseau simple de classification d’images avec Deep Network Designer.

Charger et explorer des images

Chargez les exemples de données numériques sous la forme d'un datastore d’images. imageDatastore étiquète automatiquement les images en fonction des noms de dossiers et stocke les données sous la forme d’un objet ImageDatastore. Un datastore d’images vous permet de stocker de grandes images, notamment des données qui ne peuvent pas être stockées en mémoire, et de lire efficacement des images en batch pendant l’apprentissage d’un réseau de neurones à convolution.

digitDatasetPath = fullfile(matlabroot,'toolbox','nnet','nndemos', ...
    'nndatasets','DigitDataset');
imds = imageDatastore(digitDatasetPath, ...
    'IncludeSubfolders',true,'LabelSource','foldernames');

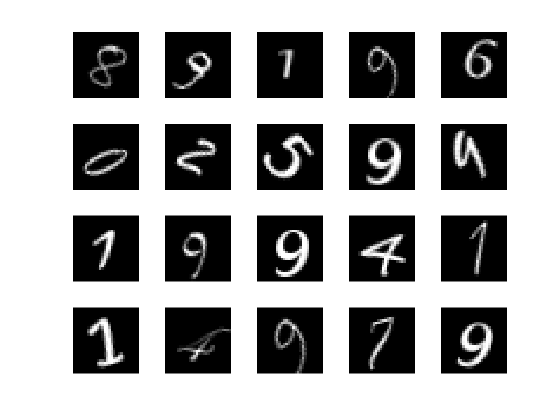

Affichez certaines images dans le datastore.

figure;
perm = randperm(10000,20);
for i = 1:20
    subplot(4,5,i);
    imshow(imds.Files{perm(i)});
end

Calculez le nombre d’images dans chaque catégorie. labelCount est une table contenant les étiquettes et le nombre d’images correspondant à chaque étiquette. Le datastore contient 1 000 images pour chaque chiffre de 0 à 9, soit un total de 10 000 images. Vous pouvez spécifier le nombre de classes dans la dernière couche entièrement connectée de votre réseau avec l’argument OutputSize.

labelCount = countEachLabel(imds)
labelCount=10×2 table
    Label    Count
    _____    _____

      0      1000
      1      1000
      2      1000
      3      1000
      4      1000
      5      1000
      6      1000
      7      1000
      8      1000
      9      1000

Vous devez spécifier la taille des images dans la couche d’entrée du réseau. Vérifiez la taille de la première image dans digitData. Chaque image est de taille 28 x 28 x 1 pixels.

img = readimage(imds,1);
size(img)
ans = 1×2

    28    28

Spécifier les jeux d’apprentissage et de validation

Divisez les données en jeux de données d’apprentissage et de validation de sorte que chaque catégorie dans le jeu d’apprentissage contienne 750 images et que le jeu de validation contienne les images restantes pour chaque étiquette. splitEachLabel divise le datastore digitData en deux nouveaux datastores trainDigitData et valDigitData.

numTrainFiles = 750;
[imdsTrain,imdsValidation] = splitEachLabel(imds,numTrainFiles,'randomize');

Définir l’architecture du réseau

Définissez l’architecture du réseau de neurones à convolution.

layers = [
    imageInputLayer([28 28 1])

    convolution2dLayer(3,8,'Padding','same')
    batchNormalizationLayer
    reluLayer

    maxPooling2dLayer(2,'Stride',2)

    convolution2dLayer(3,16,'Padding','same')
    batchNormalizationLayer
    reluLayer

    maxPooling2dLayer(2,'Stride',2)

    convolution2dLayer(3,32,'Padding','same')
    batchNormalizationLayer
    reluLayer

    fullyConnectedLayer(10)
    softmaxLayer
    classificationLayer];

Couche d’entrée des images Un imageInputLayer vous permet de spécifier la taille des images qui est, dans ce cas, 28 x 28 x 1. Ces nombres correspondent à la hauteur, la largeur et la taille du canal. Les données numériques se composent d’images en niveaux de gris, donc la taille du canal (canal de couleur) est égale à 1. Pour une image en couleur, la taille du canal est égale à 3, ce qui correspond aux valeurs RGB. Vous n’avez pas besoin de mélanger les données, car trainNetwork, par défaut, mélange les données au début de l’apprentissage. trainNetwork peut également mélanger automatiquement les données au début de chaque epoch pendant l’apprentissage.

Couche de convolution Dans la couche de convolution, le premier argument est filterSize, qui correspond à la hauteur et la largeur des filtres utilisés par la fonction d’apprentissage lors du balayage des images. Dans cet exemple, le nombre 3 indique que la taille du filtre est 3 x 3. Vous pouvez spécifier des tailles différentes pour la hauteur et la largeur du filtre. Le deuxième argument est le nombre de filtres, numFilters, qui correspond au nombre de neurones qui se connectent à la même région de l’entrée. Ce paramètre détermine le nombre de cartes des fonctionnalités. Utilisez la paire nom-valeur 'Padding' pour réaliser du remplissage (padding) sur l'objet Map des caractéristiques, donné en entrée. Pour une couche de convolution avec un pas par défaut de 1, le remplissage 'same' garantit que la taille spatiale en sortie est la même que la taille en entrée. Vous pouvez également définir le pas et les taux d’apprentissage pour cette couche avec les arguments de type nom-valeur de convolution2dLayer.

Couche de normalisation par batch Les couches de normalisation par batch normalisent les activations et les gradients se propageant dans un réseau, ce qui facilite le problème d’optimisation de l’apprentissage du réseau. Utilisez des couches de normalisation par batch entre des couches de convolution et des non-linéarités, comme des couches ReLU, pour accélérer l’apprentissage du réseau et réduire la sensibilité à l’initialisation du réseau. Utilisez batchNormalizationLayer pour créer une couche de normalisation par batch.

Couche ReLU La couche de normalisation par batch est suivie par une fonction d’activation non linéaire. La fonction d’activation la plus courante est l’unité linéaire rectifiée (ReLU). Utilisez reluLayer pour créer une couche ReLU.

Couche de max pooling Les couches de convolution (avec fonctions d’activation) sont parfois suivies par une opération de sous-échantillonnage qui réduit la taille spatiale de l'objet Map des caractéristiques et supprime les informations spatiales redondantes. Le sous-échantillonnage permet d’augmenter le nombre de filtres dans les couches de convolution plus profondes sans augmenter la quantité de calculs nécessaire par couche. Une des méthodes de sous-échantillonnage est l’utilisation d’un max pooling, que vous créez avec maxPooling2dLayer. La couche de max pooling renvoie les valeurs maximales des régions rectangulaires des entrées, spécifiées par le premier argument, poolSize. Dans cet exemple, la taille de la région rectangulaire est [2,2]. L’argument de type nom-valeur 'Stride' spécifie le pas pris par la fonction d’apprentissage lors du balayage de l'entrée.

Couche entièrement connectée Les couches de convolution et de sous-échantillonnage sont suivies par une ou plusieurs couches entièrement connectées. Comme son nom l’indique, une couche entièrement connectée est une couche dans laquelle les neurones se connectent à tous les neurones de la couche précédente. Cette couche combine toutes les caractéristiques apprises par les couches précédentes sur l’image pour identifier les plus grands motifs (patterns). La couche entièrement connectée combine les caractéristiques pour classer les images. Ainsi, le paramètre OutputSize dans la dernière couche entièrement connectée est égal au nombre de classes dans les données cibles. Dans cet exemple, la taille en sortie est égale à 10, ce qui correspond aux 10 classes. Utilisez fullyConnectedLayer pour créer une couche entièrement connectée.

Couche softmax La fonction d’activation softmax normalise la sortie de la couche entièrement connectée. La sortie de la couche softmax se compose de nombres positifs dont la somme est égale à un et qui peuvent ensuite être utilisés comme probabilités de classification par la couche de classification. Créez une couche softmax avec la fonction softmaxLayer après la dernière couche entièrement connectée.

Couche de classification La couche finale est la couche de classification. Cette couche utilise les probabilités renvoyées par la fonction d’activation softmax pour chaque entrée afin d’associer l’entrée à l’une des classes (mutuellement exclusives) et de calculer la perte (loss). Pour créer une couche de classification couche, utilisez classificationLayer.

Spécifier les options d’apprentissage

Après avoir défini la structure du réseau, spécifiez les options d’apprentissage. Entraînez le réseau avec une descente de gradient stochastique avec moment (SGDM) utilisant un taux d’apprentissage initial de 0,01. Définissez le nombre maximal d’epochs à 4. Un epoch est un cycle d’apprentissage complet sur l’ensemble du jeu de données d’apprentissage. Surveillez la précision du réseau pendant l’apprentissage en spécifiant des données de validation et une fréquence de validation. Mélangez les données à chaque epoch. Le software entraîne le réseau sur les données d’apprentissage et calcule la précision sur les données de validation à intervalles réguliers pendant l’apprentissage. Les données de validation ne sont pas utilisées pour mettre à jour les poids du réseau. Activez le tracé de la progression de l’apprentissage et désactivez la sortie dans la fenêtre de commande.

options = trainingOptions('sgdm', ...
    'InitialLearnRate',0.01, ...
    'MaxEpochs',4, ...
    'Shuffle','every-epoch', ...
    'ValidationData',imdsValidation, ...
    'ValidationFrequency',30, ...
    'Verbose',false, ...
    'Plots','training-progress');

Entraîner le réseau avec des données d’apprentissage

Entraînez le réseau avec l’architecture définie par layers, les données d’apprentissage et les options d’apprentissage. Par défaut et selon disponibilité trainNetwork utilise un GPU, sinon il utilise un CPU. L’apprentissage sur un GPU nécessite Parallel Computing Toolbox™ et un dispositif GPU supporté. Pour plus d'information sur les dispositifs supportés, veuillez consulter GPU Computing Requirements (Parallel Computing Toolbox). Vous pouvez également spécifier l’environnement d’exécution en utilisant l’argument 'ExecutionEnvironment' de type nom-valeur dans trainingOptions.

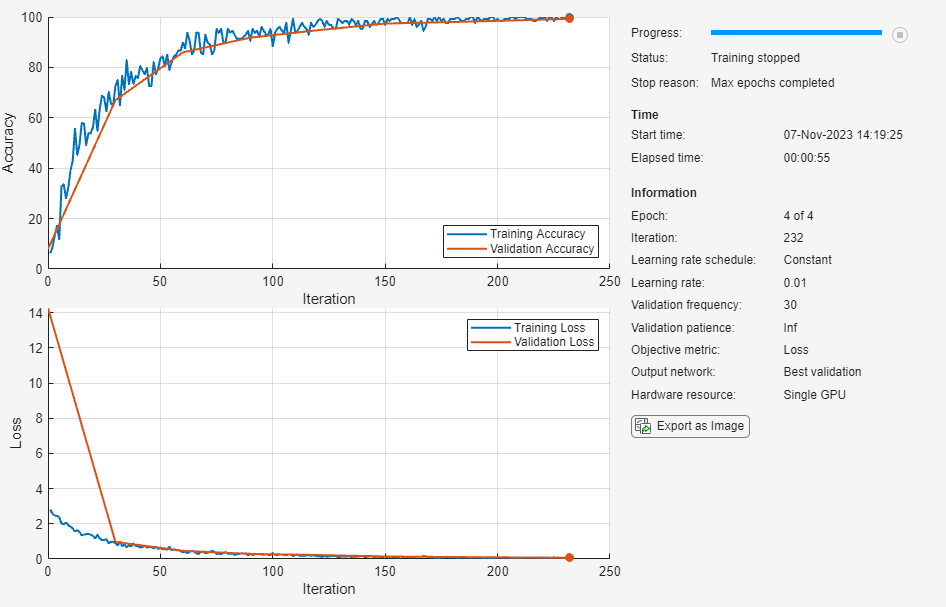

Le tracé de la progression de l’apprentissage montre la perte (loss) et la précision des mini-batchs, ainsi que la perte (loss) et la précision de la validation. Pour plus d’informations sur le tracé de la progression de l’apprentissage, veuillez consulter Surveiller la progression de l'apprentissage du Deep Learning. La perte (loss) est la perte d’entropie croisée. La précision est le pourcentage d’images que le réseau classe correctement.

net = trainNetwork(imdsTrain,layers,options);

Classer les images de validation et calculer la précision

Réalisez la prédiction des étiquettes pour les données de validation avec le réseau entraîné et calculez la précision finale de la validation. La précision est la fraction d’étiquettes que le réseau prédit correctement. Dans ce cas, plus de 99 % des étiquettes prédites correspondent aux étiquettes réelles du jeu de validation.

YPred = classify(net,imdsValidation);
YValidation = imdsValidation.Labels;

accuracy = sum(YPred == YValidation)/numel(YValidation)
accuracy = 0.9988
