graphData

Récupérer le graphique en tant qu'objet digraphe

Depuis R2022a

Syntaxe

graph = graphData(planner)

Description

graph = graphData(planner) récupère le graphique en tant qu'objet digraph . L'objet digraph est créé lorsque l'objet plannerPRM est créé avec des valeurs par défaut ou spécifiées par l'utilisateur pour MaxNumNodes et MaxConnectionDistance propriétés.

exemple

Exemples

réduire tout

Récupérer le graphique du planificateur de chemin de feuille de route probabiliste

Ouvrir le live script

Chargez un exemple de carte dans l'espace de travail et utilisez-le pour créer une carte d'occupation avec une résolution de 10 cellules/mètre.

load("exampleMaps.mat","simpleMap");
map = occupancyMap(simpleMap,10);

Créez un objet d'espace d'état et mettez à jour les limites de l'espace d'état pour qu'elles correspondent aux limites de la carte.

ss = stateSpaceSE2;
ss.StateBounds = [map.XWorldLimits; map.YWorldLimits; [-pi pi]];

Créez un validateur d'état pour la carte d'occupation à l'aide de l'objet espace d'état et définissez la distance de validation.

sv = validatorOccupancyMap(ss,Map=map);
sv.ValidationDistance = 0.01;

Créez un objet de planification de chemin de feuille de route probabiliste.

planner = plannerPRM(ss,sv);

Récupérez le graphe de réseau en tant qu'objet digraph .

graph = graphData(planner);

Extrayez les nœuds et les arêtes du graphique.

edges = table2array(graph.Edges);
nodes = table2array(graph.Nodes);

Tracez la carte et le graphique.

show(sv.Map)
hold on
plot(nodes(:,1),nodes(:,2),"*",Color=[0 0 1],LineWidth=2)
for i = 1:size(edges,1)
    % Samples states at distance 0.02 meters.
    states = interpolate(ss,nodes(edges(i,1),:), ...
                         nodes(edges(i,2),:),0:0.02:1);
    plot(states(:,1),states(:,2),Color=[0 0 1])
end

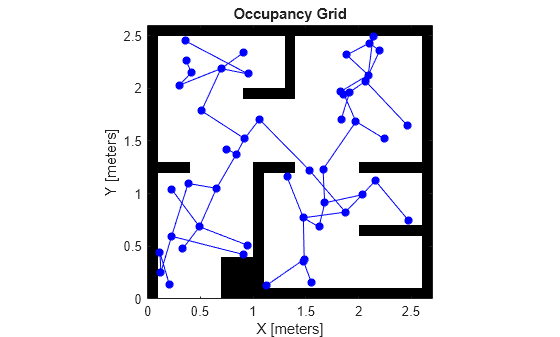

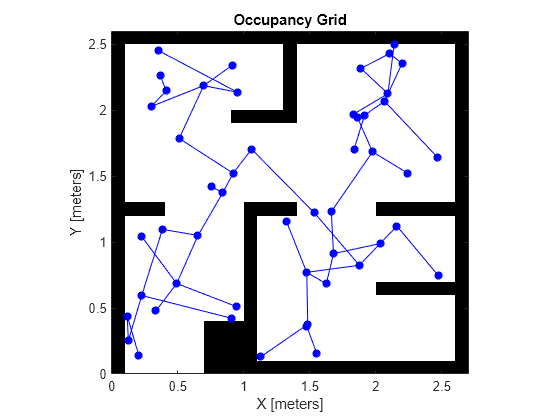

Figure contains an axes object. The axes object with title Occupancy Grid, xlabel X [meters], ylabel Y [meters] contains 100 objects of type image, line. One or more of the lines displays its values using only markers
