Circuit électromécanique non linéaire avec solveur de partitionnement

Cet exemple modélise un moteur DC contrôlé par une entrée de rampe. Il en résulte un système d’équations qui contient des éléments linéaires et non linéaires commutés, créés respectivement par les blocs Diode et Rotational Friction. Toutefois, le solveur de partitionnement est en mesure de convertir ce système en plusieurs petits ensembles d’équations linéaires invariantes et d’équations linéaires commutées, connectées par des fonctions non linéaires. Cette méthode contribue à réduire les coûts de calcul et à accélérer les simulations.

Modèle

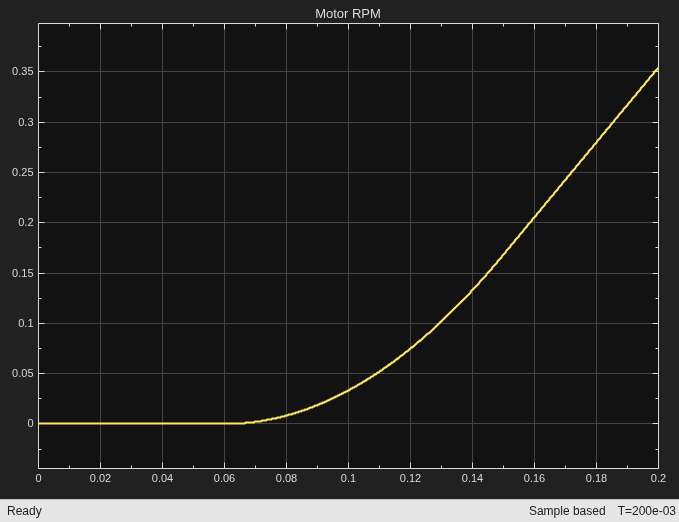

Résultats de simulation générés par les blocs Scope
