Digital Clock

Temps de simulation de sortie à l’intervalle d’échantillonnage spécifié

•

Bibliothèques :
Simulink / Sources

Description

Le bloc Digital Clock produit le temps de simulation uniquement à l’intervalle d’échantillonnage spécifié. Dans les autres cas, le bloc maintient la sortie à la valeur précédente. Pour contrôler la précision de ce bloc, utilisez le paramètre Sample time dans la boîte de dialogue du bloc.

Utilisez ce bloc plutôt que le bloc Clock, qui produit un temps continu, lorsque vous avez besoin du temps de simulation actuel dans un système discret.

Exemples

Afficher le pas d’échantillonnage à l’aide du bloc Digital Clock

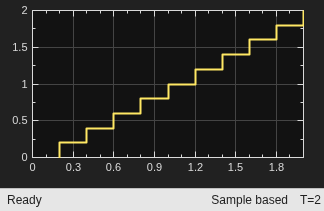

Cet exemple montre comment afficher le pas d’échantillonnage de la simulation à un intervalle d’échantillonnage spécifié à l’aide du bloc Digital Clock. Dans ce modèle, le scope affiche la sortie d’un bloc Digital Clock avec le pas d’échantillonnage défini sur 0.2.

Dans cette configuration, le bloc Digital Clock produit le temps de simulation toutes les 0,2 seconde. Dans les autres cas, le bloc maintient la sortie à la valeur précédente.

Ports

Sortie(s)

Port_1 — Pas d'échantillonnage

scalaire

Pas d’échantillonnage, en secondes, à l’intervalle d’échantillonnage spécifié. Dans les autres cas, le bloc maintient la sortie à la valeur précédente.

Types de données : double

Paramètres

Sample time — Intervalle d’échantillonnage

1 (par défaut) | scalaire | vecteur

Spécifiez l’intervalle d’échantillonnage en secondes. Vous pouvez spécifier l’intervalle d’échantillonnage de deux manières :

• En tant que période, spécifiée comme un scalaire à valeur réelle avec le type de données double.

• En tant que période et que décalage, spécifiés sous forme de vecteur à valeur réelle de longueur 2 avec le type de données double. La période et le décalage doivent être finis et non négatifs, et la valeur du décalage doit être inférieure à la période.

Pour plus d’informations, consultez Spécification du pas d’échantillonnage.

Conseil

Ne spécifiez pas de pas d’échantillonnage continu (0 ou [0,0]). Évitez également de spécifier -1 (qui hérite du pas d’échantillonnage), car ce bloc est une source.

Utilisation programmatique

Paramètre de bloc : SampleTime

Type : vecteur de caractères

Valeurs : scalaire | vecteur

Par défaut : '1'

Caractéristiques des blocs

Types de données	double
Traversée directe	non
Signaux multidimensionnels	non
Signaux de taille variable	non
Détection des passages à zéro	non

Capacités étendues

Génération de code C/C++

Générez du code C et C++ avec Simulink® Coder™.

Non recommandé pour le code de production. Se rapporte aux limites et restrictions des ressources en matière de vitesse et de mémoire souvent retrouvées dans les systèmes embarqués. Le code généré peut contenir des allocations et libérations dynamiques de mémoire, des récursions, des surcharges de mémoire supplémentaires et des temps d’exécution très disparates. Le code est valide fonctionnellement et acceptable en général dans des environnements riches en ressources, mais des cibles embarquées plus petites ne peuvent souvent pas supporter un tel code. Les blocs évoluent généralement pour convenir au code de production. Par conséquent, les blocs qui conviennent au code de production restent convenables.

Historique des versions

Introduit avant R2006a

Voir aussi

Clock

Rubriques

• Pas d'échantillonnage
