Repeating Sequence
Générer un signal périodique de forme arbitraire
Bibliothèques :
Simulink /
Sources
Description
Le bloc Repeating Sequence produit un signal scalaire périodique dont vous spécifiez la forme d’onde avec les paramètres Time values et Output values. Le paramètre Time values spécifie un vecteur d’heures de sortie. Le paramètre Output values spécifie un vecteur d’amplitudes de signal aux heures de sortie correspondantes. Utilisés ensemble, ces deux paramètres spécifient l’échantillonnage de la forme d’onde générée en sortie à des points mesurés à partir du début de l’intervalle sur lequel elle se répète (la période du signal).
Par défaut, les deux paramètres sont [0 2]. Ces paramètres par défaut spécifient une forme d’onde en dents de scie qui se répète toutes les 2 secondes à partir du début de la simulation et dont l’amplitude maximale est de 2.
Exemples

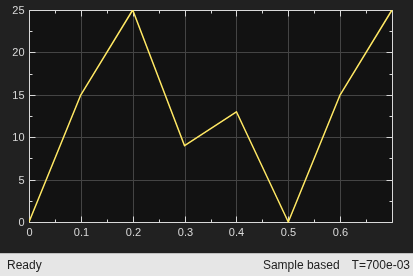

Cet exemple montre comment spécifier une forme d’onde avec le bloc Repeating Sequence. Dans ce modèle, le bloc définit le paramètre Time values à [0:0.1:0.5] et le paramètre Output values à [0 15 25 09 13 17]. Le temps d’arrêt de la simulation est à 0.7 seconde.
La période d’entrée est
0.5.La sortie à tout temps
test la sortie au tempst = t-0.5n, oùn= 0, 1, 2, etc.La séquence se répète à
t = 0.5n.
À t = 0.5, la sortie attendue est égale à la sortie à t = 0, c’est-à-dire 0. Par conséquent, la dernière valeur du vecteur de paramètres Output values [0 15 25 09 13 17] n’apparaît pas.
Exemples étendus
Model Fault-Tolerant Fuel Control System
Combine Stateflow® and Simulink® capabilities to model hybrid systems. This type of modeling is particularly useful for systems that have numerous possible operational modes based on discrete events. Traditional signal flow is handled in Simulink while changes in control configuration are implemented in Stateflow. The model described in this example represents a fuel control system for a gasoline engine. The system is robust in that it detects individual sensor failures, and the control system is dynamically reconfigured for uninterrupted operation.
Two Cylinder Model with Load Constraints
Use Simulink® to model a rigid rod supporting a large mass interconnecting two hydraulic actuators. This model eliminates the springs as it applies the piston forces directly to the load.
Simulating Systems with Variable Transport Delay Phenomena
Two cases where you can use Simulink® to model variable transport delay phenomena.
Ports
Sortie(s)
Paramètres
Caractéristiques des blocs
Types de données |
|
Traversée directe |
|
Signaux multidimensionnels |
|
Signaux de taille variable |
|
Détection des passages à zéro |
|
Algorithmes
Le bloc définit la période d’entrée comme la différence entre les première et dernière valeurs du paramètre Time values. La sortie à tout temps t est la sortie au temps t = t-n*period, où n est un entier. La séquence se répète à t = n*period. Le bloc utilise une interpolation linéaire pour calculer la valeur de la forme d’onde entre les heures de sortie que vous spécifiez.
