Repeating Sequence Stair

Générer et répéter une séquence temporelle discrète

•

Bibliothèques :
Simulink / Sources

Description

Le bloc Repeating Sequence Stair génère et répète une séquence en escalier que vous spécifiez avec le paramètre Vector of output values. Par exemple, vous pouvez spécifier le vecteur [3 1 2 4 1]'. Une valeur de Vector of output values est générée en sortie à chaque intervalle de temps, après quoi la séquence se répète.

Exemples

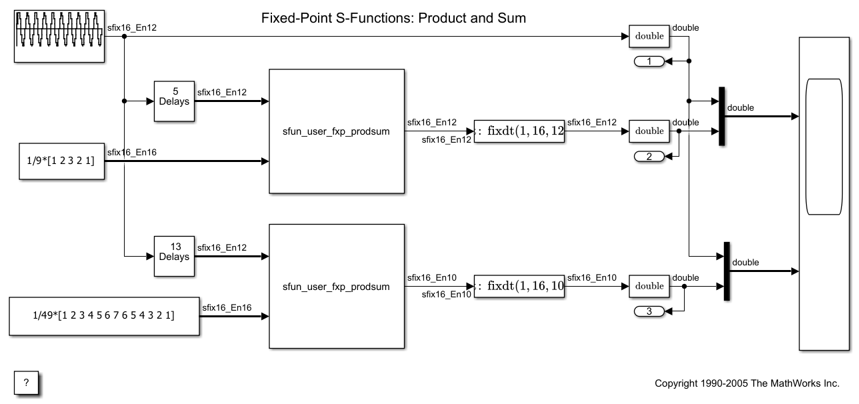

Fixed-Point S-Functions: Product and Sum

How to exercise a custom C language S-function written to compute a fixed-point "product and sum" operation. To see the source code for the S-function, use the right-click context menu to select "Block Parameters". When the dialog box appears, press the Edit button.

(Fixed-Point Designer)

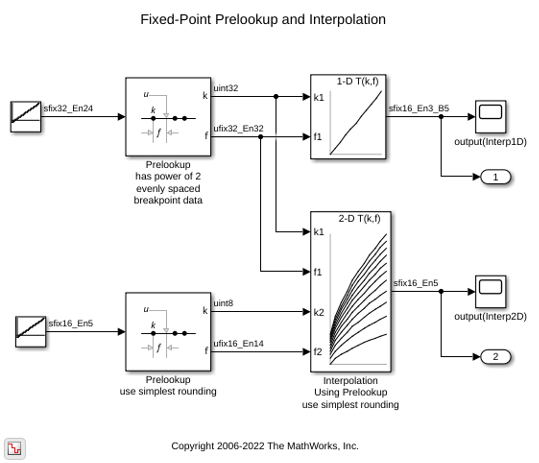

Fixed-Point Prelookup and Interpolation

Demonstrates some of the features of Prelookup and Interpolation Using Prelookup blocks.

(Fixed-Point Designer)

Ports

Sortie(s)

Port_1 — Signal de sortie discret répétitif

scalaire

Signal de sortie généré en fonction des valeurs des paramètres Vector of time values et Sample time.

Types de données : single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

Paramètres

Paramètres principaux

Vector of output values — Vecteur de valeurs de sortie

[3 1 4 2 1].' (par défaut) | vecteur

Spécifiez le vecteur contenant les valeurs de la séquence en escalier répétitive.

Utilisation programmatique

Paramètre de bloc : OutValues

Type : vecteur de caractères

Valeurs : vecteur

Par défaut : '[3 1 4 2 1].''

Sample time — Intervalle de temps entre les échantillons

-1 (par défaut) | scalaire

Spécifiez l’intervalle de temps entre échantillons. Pour hériter du pas d’échantillonnage, définissez ce paramètre sur -1. Pour plus d'informations, consultez la rubrique Spécifier les pas d'échantillonnage.

Utilisation programmatique

Paramètre de bloc : tsamp

Type : vecteur de caractères

Valeurs : scalaires

Par défaut : '-1'

Signal Attributes

Output minimum — Valeur minimale de sortie pour la vérification de plage

[] (par défaut) | scalaire

Valeur inférieure de la plage de sortie vérifiée par le logiciel.

Le logiciel utilise la valeur minimale pour effectuer les opérations suivantes :

• Vérification de la plage de paramètres (consultez Specify Minimum and Maximum Values for Block Parameters) pour certains blocs.

• Vérification de la plage de simulation (consultez Specify Signal Ranges et Enable Simulation Range Checking).

• Mise à l’échelle automatique des types de données à virgule fixe.

• Optimisation du code que vous générez à partir du modèle. Cette optimisation peut supprimer du code algorithmique et avoir une incidence sur les résultats de certains modes de simulation tels que SIL ou le mode externe. Pour plus d’informations, consultez Optimize using the specified minimum and maximum values (Embedded Coder).

Conseils

La valeur Output minimum ne sature pas et ne coupe pas le signal de sortie réel. Utilisez le bloc Saturation à la place.

Utilisation programmatique

Pour définir la valeur du paramètre du bloc de manière programmatique, utilisez la fonction set_param.

Paramètre :	OutMin
Valeurs :	'[]' (par défaut) | scalar in quotes

Output maximum — Valeur maximale de sortie pour la vérification de plage

[] (par défaut) | scalaire

Valeur supérieure de la plage de sortie vérifiée par le logiciel.

Le logiciel utilise la valeur maximale pour effectuer les opérations suivantes :

• Vérification de la plage de paramètres (consultez Specify Minimum and Maximum Values for Block Parameters) pour certains blocs.

• Vérification de la plage de simulation (consultez Specify Signal Ranges et Enable Simulation Range Checking).

• Mise à l’échelle automatique des types de données à virgule fixe.

• Optimisation du code que vous générez à partir du modèle. Cette optimisation peut supprimer du code algorithmique et avoir une incidence sur les résultats de certains modes de simulation tels que SIL ou le mode externe. Pour plus d’informations, consultez Optimize using the specified minimum and maximum values (Embedded Coder).

Conseils

La valeur Output maximum ne sature pas et ne coupe pas le signal de sortie réel. Utilisez le bloc Saturation à la place.

Utilisation programmatique

Pour définir la valeur du paramètre du bloc de manière programmatique, utilisez la fonction set_param.

Paramètre :	OutMax
Valeurs :	'[]' (par défaut) | scalar in quotes

Output data type — Spécifier le type de données de sortie

double (par défaut) | Inherit: Inherit via back propagation | single | int8 | int32 | uint32 | int64 | uint64 | fixdt(1,16,2^0,0) | <data type expression> | ...

Spécifiez le type de données de la sortie. Le type peut être hérité, spécifié directement ou exprimé comme un objet de type de données tel que Simulink.NumericType.

Data Type Assistant vous aide à définir les attributs de données. Pour utiliser Data Type Assistant, cliquez sur . Pour plus d’informations, consultez Specify Data Types Using Data Type Assistant.

Utilisation programmatique

Paramètre de bloc : OutDataTypeStr

Type : vecteur de caractères

Valeurs : 'Inherit: Inherit via back propagation' | 'double' | 'single' | 'int8' | 'uint8' | int16 | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | fixdt(1,16,0) | fixdt(1,16,2^0,0) | fixdt(1,16,2^0,0) | '<data type expression>'

Par défaut : 'double'

Lock output data type setting against changes by the fixed-point tools — Empêcher les outils à virgule fixe de remplacer les types de données

off (par défaut) | on

Sélectionnez cette option pour verrouiller le paramètre de type de données de sortie de ce bloc afin qu’il ne soit pas modifié par Fixed-Point Tool ni Fixed-Point Advisor. Pour plus d’informations, consultez Use Lock Output Data Type Setting (Fixed-Point Designer).

Utilisation programmatique

Paramètre de bloc : LockScale

Type : vecteur de caractères

Valeurs : 'off' | 'on'

Par défaut : 'off'

Caractéristiques des blocs

Types de données	Boolean | double | enumerated | fixed point | integer | single
Traversée directe	non
Signaux multidimensionnels	non
Signaux de taille variable	non
Détection des passages à zéro	non

Capacités étendues

Génération de code C/C++
Générez du code C et C++ avec Simulink® Coder™.

Génération de code HDL

Générez du code VHDL, Verilog et SystemVerilog pour les designs FPGA et ASIC avec HLD Coder™.

HDL Coder™ fournit des options de configuration supplémentaires qui influent sur l’implémentation HDL et la logique synthétisée.

Architecture HDL

Ce bloc a une architecture HDL par défaut.

Propriétés de bloc HDL

Généralités
ConstrainedOutputPipeline	Nombre de registres à placer aux sorties en déplaçant les retards au sein de votre design. Le pipelining distribué ne redistribue pas ces registres. La valeur par défaut est 0. Pour en savoir plus, consultez ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Nombre d’étapes de pipelines d’entrée à insérer dans le code généré. Le pipelining distribué et le pipelining de sortie sous contrainte peuvent déplacer ces registres. La valeur par défaut est 0. Pour en savoir plus, consultez InputPipeline (HDL Coder).
OutputPipeline	Nombre d’étapes de pipelines de sortie à insérer dans le code généré. Le pipelining distribué et le pipelining de sortie sous contrainte peuvent déplacer ces registres. La valeur par défaut est 0. Pour en savoir plus, consultez OutputPipeline (HDL Coder).
SynthesisAttributes	Spécifie les attributs de synthèse des blocs et des signaux de sortie des blocs du modèle. Le code HDL généré contient ces attributs. Pour plus d’informations, consultez SynthesisAttributes (HDL Coder).

Génération de code PLC
Générez du texte structuré avec Simulink® PLC Coder™.

Conversion en virgule fixe
Concevez et simulez des systèmes en virgule fixe avec Fixed-Point Designer™.

Historique des versions

Introduit avant R2006a

Voir aussi

Repeating Sequence | Repeating Sequence Interpolated
