WLAN Toolbox

Simuler, analyser et tester les systèmes de communication WLAN



WLAN Toolbox™ contient des fonctions conformes aux standards pour la conception, la simulation, l'analyse et le test des systèmes de communications WLAN. La toolbox fournit par ailleurs des formes d'onde configurables de la couche physique des standards IEEE 802.11ax/ac/ad/ah et 802.11b/a/g/n/j/p. Elle permet en outre des opérations d'émission, de modélisation du canal et de réception, y compris le codage canal (BCC et LDPC), la modulation (OFDM, DSSS, et CCK), le mapping du flux spatial, les modèles de canal (TGay, TGax, TGac, TGah et TGn) et les récepteurs MIMO.

La toolbox contient des designs de référence pour vous aider à réaliser des simulations en bande de base au niveau liaison et des simulations multi-nœuds au niveau système. Vous pouvez générer et analyser des trames MAC communes. Vous pouvez effectuer des mesures sur les signaux comme la puissance du canal, le masque spectral et la bande passante occupée, et créer des test benches pour la simulation de bout en bout des liaisons de communications WLAN.

Vous pouvez étudier les effets des designs RF et des interférences sur les performances du système. Avec WLAN Toolbox et des instruments RF ou les hardware support packages, vous pouvez connecter vos modèles d’émetteur et de récepteur à du matériel radio et vérifier vos designs par émission et réception OTA (over-the-air).

En savoir plus :

Génération de formes d'onde

Générez une variété de formes d'onde Wi-Fi conformes aux standards.

Standards 802.11 supportés

Générez des formes d'onde IEEE 802.11ax/ac/ad/ah/j/p/n/g/a/b. Utilisez des formes d'ondes générées pour tester des systèmes Wi-Fi et en tant que modèles de référence pour l'implémentation.

Génération de formes d'onde DMG, S1G, VHT, HT mixte et non HT.

Formats de paquets PPDU

Spécifiez différents formats (HE, VHT, HT mixte, non HT, DMG, S1G, OFDM, DSSS et CCK) et générez chaque préambule et champ de données.

Structure des paquets WLAN avec champs de préambule et de données.

Application Wireless Waveform Generator

Générez des formes d'onde WLAN de manière interactive. Ajoutez des imperfections RF comme un canal AWGN, un offset en phase, un offset en fréquence, un offset DC, un déséquilibre I/Q et de la non-linéarité cubique sans mémoire. Visualisez les résultats dans un diagramme de constellation, un analyseur de spectre, une grille OFDM et des figures de visualisation dans le domaine temporel.

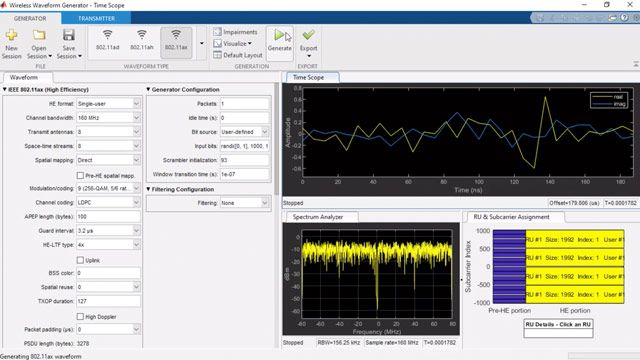

Génération de formes d'ondes 802.11ax avec l'application Wireless Waveform Generator.

Simulation au niveau liaison

Générez des simulations au niveau liaison conformes aux standards IEEE 802.11ax/ac/ad/ah/n/j/p/g/a. Analysez les performances de la liaison en calculant le taux d'erreur paquets (PER), le taux d'erreur binaire (BER) et les métriques de débit.

Modèles de canal de propagation

Caractérisez et simulez des canaux d'évanouissement multi-trajets TGay, TGax, TGac, TGah et TGn.

Modèles de canal WLAN.

Formation de faisceaux (beamforming)

Appliquez du beamforming (formation de faisceaux) pour améliorer les performances au niveau liaison. Appliquez du beamforming à l'émission pour concentrer l'énergie vers un récepteur. Utilisez le beamforming à la réception pour améliorer le rapport signal à bruit (SNR) en pointant le faisceau principal du récepteur vers l'émetteur.

Beamforming à l'émission avec sondage de canal.

Test et mesure

Développez des modèles de test et mesurez les performances de l'émetteur et du récepteur

Mesures au niveau de l'émetteur

Effectuez des mesures de la précision de la modulation de l'émetteur, ainsi que du masque d'émission spectrale et de la platitude.

Test du masque spectral d'émission de l'émetteur 802.11ad.

Mesures au niveau de l'émetteur

Effectuez des tests de sensibilité d'entrée minimum du récepteur pour vérifier la conformité aux standards IEEE® 802.11.

Test de sensibilité d'entrée minimum du récepteur 802.11ac.

Récupération du signal

Récupérez les informations du signal et effectuez les opérations de réception.

Conception du récepteur

Effectuez la synchronisation de la trame, la correction de l’offset en fréquence, l'estimation et l'égalisation du canal et le suivi des erreurs de phase communes. Démodulez et décodez les signaux et les champs de données.

Récupération du signal avec décodage du préambule 802.11ac.

Génération de trames de balise OFDM 802.11.

802.11ax

Générez des formes d'onde et effectuez une simulation point à point au niveau liaison pour le standard IEEE 802.11ax.

Modélisation MAC

Générez, analysez et décodez des trames de données, de gestion et de contrôle MAC.

Génération de trames MAC

Générez des trames MAC IEEE® 802.11 (MPDU, AMSDU et AMPDU) et vérifiez que le contenu des trames MAC sont conformes.

Génération de trames MAC 802.11.

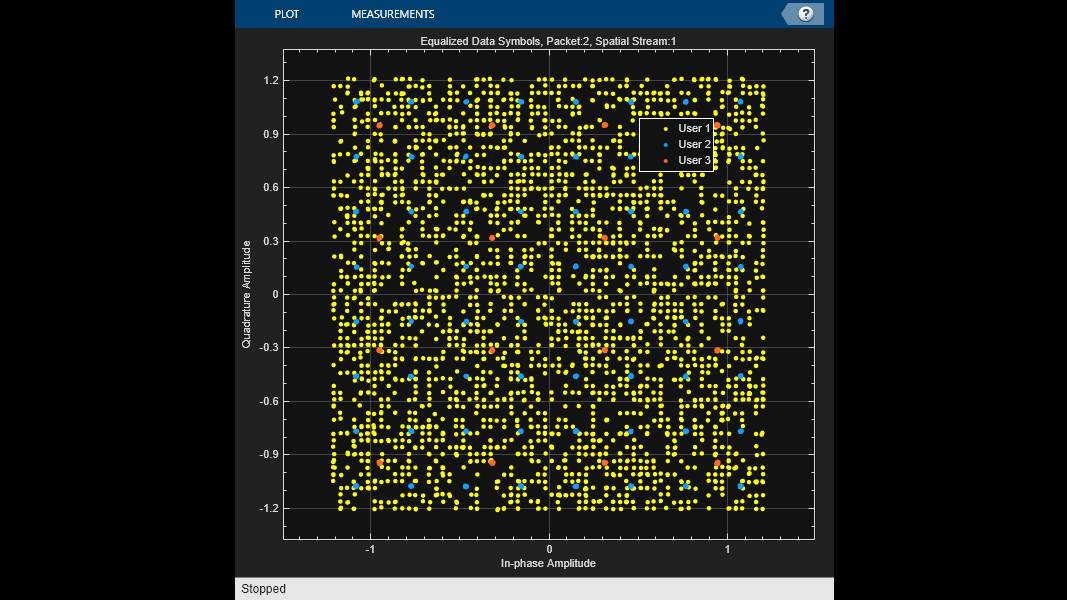

Échantillons égalisés de formes d'onde 802.11ax en paquets.

Simulation au niveau système

Modélisez des liaisons Wi-Fi multi-nœuds. Simulez des piles de protocole incluant les couches PHY, MAC et d'application.

Simulation MAC et PHY

Modélisez un réseau WLAN multi-nœuds, y compris les couches MAC et PHY et un canal de communication partagé.

Statistiques de réseau de la simulation MAC et PHY pour chaque nœud.

Abstraction de la couche PHY

Utilisez l'abstraction de la couche PHY pour accélérer les simulations au niveau système. Développez des modèles de qualité et de performances de liaison.

Comparaison du taux d'erreur paquets : abstraction vs simulation de la couche PHY.

Planification du trafic, qualité de service (QoS) et interférences

Calculez les métriques de débit au niveau système. Modélisez la planification du trafic et évaluez les effets des interférences.

Coexistence du BLE (Bluetooth Low Energy) avec interférence du WLAN.

Connectivité radio

Connectez vos modèles d'émetteur et de récepteur à du matériel radio et vérifiez vos designs avec des transmissions et réceptions OTA (over-the-air).

Réception OTA (over-the-air)

Utilisez MATLAB pour acquérir et analyser des signaux over-the-air reçus via des instruments RF ou du hardware SDR.

Carte SDR USRP® utilisée pour recevoir des trames de balise OFDM 802.11

Nouveautés

Support du IEEE 802.11ax Draft 4.1 (Wi-Fi6)

Générez des paquets de données nuls (NDP) mono-utilisateur à haute efficacité (HE SU) avec poinçonnement du préambule, comme défini dans la norme IEEE® P802.11ax™ Draft 4.1

Simulation au niveau liaison du format à déclenchement IEEE 802.11ax

Configurez, générez, démodulez et décodez des formes d’onde à haute efficacité à déclenchement (HE TB)

Fonctions de récupération des données avec traitement multicœurs

Réduisez les temps de simulation en utilisant le décodage par contrôle de parité à faible densité (LDPC) avec le traitement multicœurs

Émission et réception de signaux avec un nombre d'antennes illimité

Appliquez des opérations WLAN de transmission, de modélisation du canal à trajets multiples et de réception avec un nombre arbitraire d’antennes et de liaisons

Exemples de simulation au niveau système

Modélisez un scénario OFDMA (orthogonal frequency-division multiple access) sur la liaison descendante 802.11ax, plusieurs flux spatio-temporels et une adaptation du débit Minstrel 802.11a

Exemple de récupération et d’analyse de signaux en aveugle

Détectez, décodez et analysez en aveugle plusieurs paquets IEEE 802.11a et IEEE 802.11ax dans une forme d'onde

Consultez les notes de version pour en savoir plus sur ces fonctionnalités et les fonctions correspondantes.
