hann

Fenêtre de Hann (Hanning)

réduire tous les éléments de la page

Syntaxe

w = hann(L)
w = hann(L,sflag)
w = hann(___,typeName)

Description

w = hann(L) renvoie une fenêtre de Hann symétrique à L points.

exemple

w = hann(L,sflag) renvoie une fenêtre de Hann en utilisant l’échantillonnage de fenêtre spécifié par sflag.

w = hann(___,typeName) spécifie l’option permettant de renvoyer la fenêtre w en simple ou double précision pour n’importe laquelle des syntaxes précédentes. (depuis R2024b)

Exemples

réduire tout

Ouvrir le live script

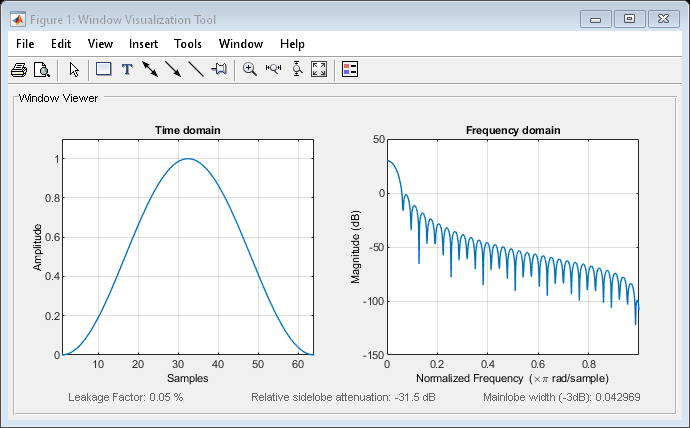

Créez une fenêtre de Hann à 64 points. Affichez le résultat avec wvtool.

L = 64;
wvtool(hann(L))

Figure Window Visualization Tool contains 2 axes objects and other objects of type uimenu, uitoolbar, uipanel. Axes object 1 with title Time domain, xlabel Samples, ylabel Amplitude contains an object of type line. Axes object 2 with title Frequency domain, xlabel Normalized Frequency (\times\pi rad/sample), ylabel Magnitude (dB) contains an object of type line.

Arguments d'entrée

réduire tout

Longueur de la fenêtre, définie par un entier non négatif.

Remarque

Si vous spécifiez un nombre non entier pour L, la fonction l’arrondit à la valeur entière la plus proche.

Types de données : single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Méthode d’échantillonnage de la fenêtre, définie comme suit :

  • "symmetric" : utilisez cette option lorsque vous utilisez les fenêtres pour concevoir des filtres.

  • "periodic" : choisissez cette option lorsque vous utilisez les fenêtres pour l’analyse spectrale. Lorsque vous spécifiez l’option "periodic", la fonction hann calcule une fenêtre de longueur L + 1 et renvoie les L premiers points. Le point d’extrémité manquant est le début de la période suivante de l’extension périodique de la séquence. La séquence respecte donc l’hypothèse de périodicité de la transformée de Fourier discrète.

Types de données : char | string

Type (classe) de données de sortie, défini comme suit :

  • "double" : utilisez cette option pour renvoyer une sortie w double précision.

  • "single" : utilisez cette option pour renvoyer une sortie w simple précision.

Types de données : char | string

Arguments de sortie

réduire tout

Fenêtre de Hann, renvoyée sous la forme d’un vecteur colonne.

Algorithmes

L’équation suivante génère les coefficients d’une fenêtre de Hann :

w(n)=0.5(1−cos(2πnN)),0≤n≤N.

La longueur de la fenêtre L = N + 1.

Références

[1] Oppenheim, Alan V., Ronald W. Schafer, and John R. Buck. Discrete-Time Signal Processing. Upper Saddle River, NJ: Prentice Hall, 1999.

Capacités étendues

développer tout

Génération de code C/C++
Générez du code C et C++ avec MATLAB® Coder™.

Génération de code GPU
Générez du code CUDA® pour les GPU NVIDIA® avec GPU Coder™.

Historique des versions

Introduit avant R2006a
