triang

Fenêtre triangulaire

Syntaxe

w = triang(L)

w = triang(L,typeName)

Description

w = triang(L) renvoie une fenêtre triangulaire à L points.

w = triang(L,typeName) spécifie l’option permettant de renvoyer la fenêtre w en simple ou double précision. (depuis R2024b)

Exemples

Fenêtre triangulaire

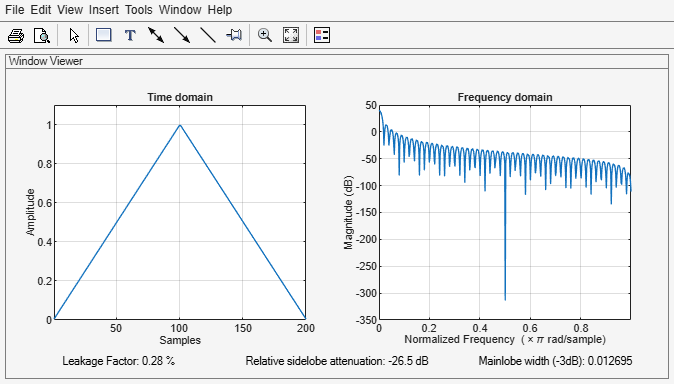

Créez une fenêtre triangulaire à 200 points. Affichez le résultat avec wvtool.

L = 200;
w = triang(L);
wvtool(w)

Arguments d'entrée

L — Longueur de la fenêtre

entier non négatif

Longueur de la fenêtre, définie par un entier non négatif.

Remarque

Si vous spécifiez un nombre non entier pour L, la fonction l’arrondit à la valeur entière la plus proche.

Types de données : single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

typeName — Type de données de sortie

"double" (par défaut) | "single"

Type (classe) de données de sortie, défini comme suit :

• "double" : utilisez cette option pour renvoyer une sortie w double précision.

• "single" : utilisez cette option pour renvoyer une sortie w simple précision.

Types de données : char | string

Arguments de sortie

w — Fenêtre triangulaire

vecteur colonne

Fenêtre triangulaire, renvoyée sous la forme d’un vecteur colonne.

Algorithmes

Les coefficients d’une fenêtre triangulaire sont les suivants :

Si L est impair :

$$w(n)=\{\begin{array}{ll}\frac{2n}{L+1}\hfill & 1\le n\le \frac{L+1}{2}\hfill \\ 2-\frac{2n}{L+1}\hfill & \frac{L+1}{2}+1\le n\le L\hfill \end{array}$$

Si L est pair :

$$w(n)=\{\begin{array}{ll}\frac{(2n-1)}{L}\hfill & 1\le n\le \frac{L}{2}\hfill \\ 2-\frac{(2n-1)}{L}\hfill & \frac{L}{2}+1\le n\le L\hfill \end{array}$$

Références

[1] Oppenheim, Alan V., Ronald W. Schafer, and John R. Buck. Discrete-Time Signal Processing. Upper Saddle River, NJ: Prentice Hall, 1999.

Capacités étendues

Génération de code C/C++
Générez du code C et C++ avec MATLAB® Coder™.

Génération de code GPU
Générez du code CUDA® pour les GPU NVIDIA® avec GPU Coder™.

Historique des versions

Introduit avant R2006a

R2024b: Générer des sorties simple précision

La fonction triang supporte les sorties simple précision.
