Technologie MIMO pour les réseaux WLAN, LTE et 5G

Communications Toolbox™WLAN Toolbox™, LTE Toolbox™, RF Toolbox™, Antenna Toolbox™, Phased Array System Toolbox™, et la Bibliothèque 5G de la LTE System Toolbox offrent diverses fonctionnalités pour la conception de systèmes MIMO. À l’aide de ces boîtes à outils, vous pouvez construire des liaisons complètes de communications MIMO de bout en bout pour la simulation des performances globales de la liaison ou l’étude d’une partie spécifique des liaisons. Un modèle de liaison MIMO de bout en bout peut comprendre un design de réseau d’antennes, un design d’émetteur-récepteur RF, une génération de signal conforme aux standards, des modèles de canaux MIMO à évanouissement, une égalisation de canal MIMO, du codage de blocs spatio-temporel (STBC), du codage de blocs spatio-fréquentiel (SFBC), un multiplexage spatial et une formation de faisceaux. En outre, grâce à ces fonctionnalités MIMO, vous pouvez également analyser les problèmes associés aux systèmes Massive MIMO pour les réseaux 5G, tels que la complexité des calculs, les effets d’interférence du signal pilote, les effets de couplage mutuel, le retard de canal, ou encore les problèmes de calibration du réseau d’antennes.

Benefits of Massive MIMO

  • Improved coverage at cell edge: In the context of cellular communication, the closer the end user is to the base station, the stronger the signal. As the end user travels further away from the base station, they approach the cell edge where the signal gets weaker. Massive MIMO spatially directs transmissions to focus energy towards the end user, enabling better cell edge performance.
  • Improved throughput: Using spatial multiplexing with MU-MIMO, wireless communications systems can simultaneously communicate with multiple user equipment (UEs) using the same time-frequency resources. This technology is often used in conjunction with massive MIMO to significantly improve spectral efficiency and aggregate throughput for the cell.
  • Enabled by millimeter wave: Using millimeter wave frequencies (above 24 GHz), the signal power drops quickly due to path loss. As a result, millimeter wave transmissions enable massive MIMO to boost the signal power. The need for massive MIMO is more apparent in 5G systems where new frequencies in millimeter wave (up to 52 GHz) have been introduced.

MIMO signifie Multiple-Input/Multiple-Output ; en français, « entrées multiples/sorties multiples ». Cette technologie est devenue essentielle pour les systèmes de communication WLAN, LTE et 5G. Elle possède la capacité d’augmenter le débit du canal, l’efficacité spectrale et la robustesse vis-à-vis de l’évanouissement du signal et des interférences. Contrairement à un système possédant une seule entrée et une seule sortie (SISO), l’utilisation de la technologie MIMO peut accroître sensiblement la capacité de liaison des systèmes WLAN, LTE et 5G. La technologie MIMO fournit différents schémas d’amélioration des performances de la liaison, notamment le traitement de la diversité, le multiplexage spatial, ou encore la formation de faisceaux d’antennes. Un système MIMO se compose des éléments clés suivants : un réseau d’antennes, des émetteurs et récepteurs RF multicanaux, des convertisseurs CAN/CNA et des blocs de traitement du signal en bande de base à grande vitesse.

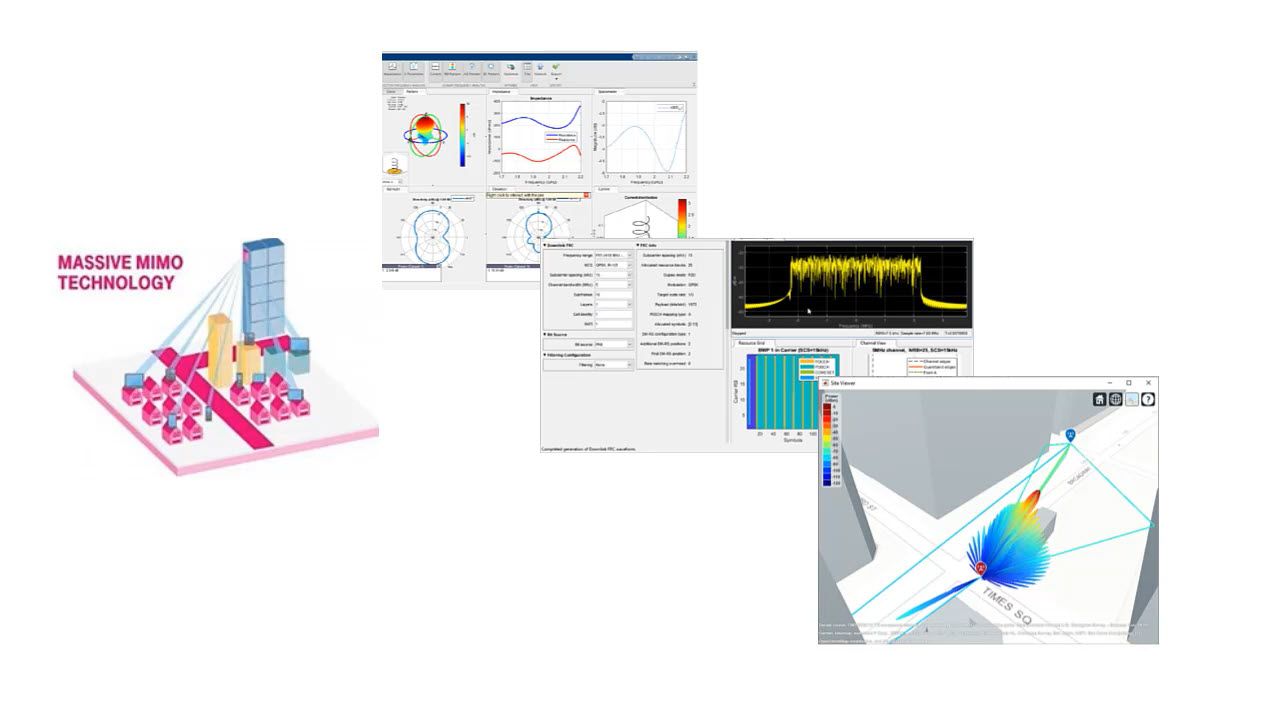

Conception de systèmes de communication MIMO de bout en bout avec MATLAB.

Challenges of Massive MIMO

  • Modeling, simulation, and testing: With the introduction of 5G enabling technologies such as massive MIMO and millimeter wave, the challenges of modeling, simulation, and testing are becoming more evident, especially if physical prototypes for radios employing these technologies are not yet available. Configuring these systems may require simulated results rather than results measured in the field.
  • Power consumption: To achieve the required range needed for 5G millimeter wave transmissions, massive MIMO may require a large number of antenna elements. This demand increases the overall power and cost requirements of a system, although methods such as hybrid beamforming can be applied to reduce its power usage.
  • Channel reciprocity: Massive MIMO is designed for a time domain duplex (TDD) system, where transmission and reception occurs at the same center frequency. However, TDD requires additional calibration compared to its frequency domain duplex (FDD) counterpart in order to achieve channel reciprocity. This requirement is exacerbated by the deployment of many antennas introduced by massive MIMO.

Software tools such as MATLAB® wireless communications products provide tools that help address these challenges.

Massive MIMO with MATLAB and Simulink

Using MATLAB and Simulink® wireless communications products, you can:

  • Design and synthesize complex antenna elements and massive MIMO phased arrays and subarrays
  • Construct and partition hybrid beamforming systems intelligently across digital and RF domains

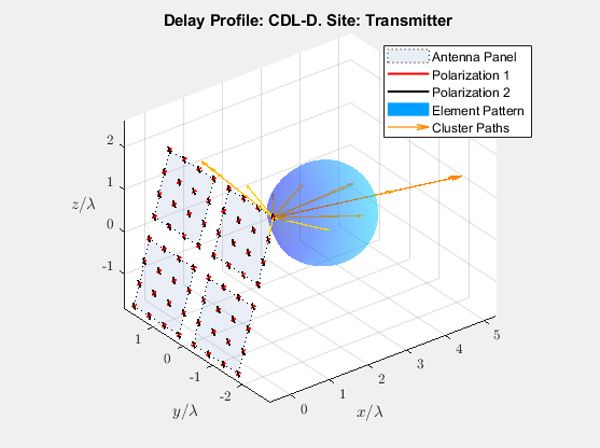

  • Validate spatial signal processing algorithms and channel models including 5G NR CDL spatial channel model
  • Verify link-level designs using standards-based simulations of 5G systems
