Communications Toolbox



Communications Toolbox

Concevoir et simuler la couche physique des systèmes de communications

En savoir plus:

Simulation de la chaine complète

Simulez des modèles de systèmes de communications au niveau liaison. Explorez des scénarios de simulation et évaluez les compromis sur les paramètres du système. Obtenez les mesures de performances attendues (BER, PER, BLER, débit, etc.).

Codage de la modulation et du canal

Spécifiez les composants système pour le codage du canal (y compris le codage convolutif, turbo, LDPC, et TPC), la modulation (y compris la modulation OFDM, QAM et APSK), l'embrouillage, l'entrelacement et le filtrage.

Liaison satellite RF.

Liaison satellite RF.

Synchronisation et conception du récepteur

Modélisez et simulez un récepteur et les composants de synchronisation comme l'AGC, la correction du déséquilibre I/Q, le blocage DC et la synchronisation du timing et de la porteuse.

Corriger l’offset en fréquence QAM à l'aide d'une synchronisation grossière et fine.

Corriger l’offset en fréquence QAM à l'aide d'une synchronisation grossière et fine.

Métriques de performance au niveau liaison

Évaluez les performances au niveau liaison avec des mesures de BER, BLER, PER et de débit.

Estimer les performances LDPC dans un canal AWGN.

Estimer les performances LDPC dans un canal AWGN.

Modélisation du canal

Évaluez les effets du bruit, de l'évanouissement et des imperfections RF des modèles d'interférence. Tenez compte de la perte de propagation en espace libre et due aux effets atmosphériques.

Bruit et canaux d'évanouissement

Simulez des modèles de bruit et d'évanouissement de canal, y compris AWGN, l'évanouissement de Rayleigh dû à la propagation par trajets multiples, l'évanouissement de Rice et les modèles de canaux spatiaux WINNER II.

Plusieurs canaux d'évanouissement avec modèle de canal WINNER II.

Plusieurs canaux d'évanouissement avec modèle de canal WINNER II.

Imperfections RF

Modélisez les effets des imperfections RF (non-linéarité, bruit de phase, déséquilibre I/Q, bruit thermique, offsets en phase et en fréquence).

Simulation QAM de bout en bout avec des imperfections RF.

Simulation QAM de bout en bout avec des imperfections RF.

Génération de formes d'onde

Générez des formes d'onde de couches physiques personnalisables ou standardisées. Utilisez l'application Wireless Aviforme Génération pour créer des signaux de test. Utilisez vos formes d'ondes comme modèles de référence pour vos designs.

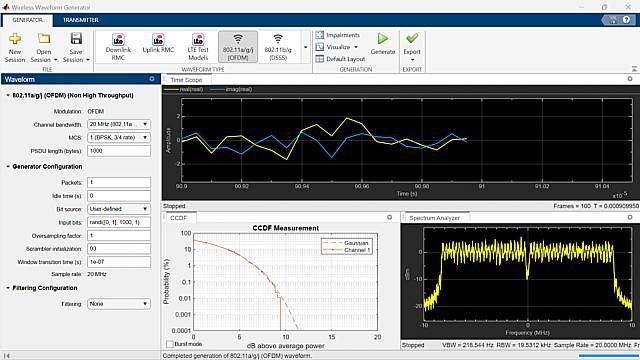

Application Wireless Waveform Generator

Générez, altérez, visualisez et exportez des formes d'onde modulées (y compris OFDM, QAM, PSK et WLAN 802.11).

Générez, visualisez et exportez des formes d'onde, et appliquez des imperfections RF. Génération, visualisation et exportation de formes d'onde, et application d'imperfections RF.

Génération, visualisation et exportation de formes d'onde, et application d'imperfections RF.

Formes d'ondes standardisées

Générez des formes d'onde conformes à différents standards, notamment les signaux DVB, MIL-STD 188, de diffusion TV et FM, ZigBee®, NFC, WPAN 802.15.4, cdma2000 et 1xEV-DO.

Liaison DVB-S.2, avec codage LDPC.

Liaison DVB-S.2, avec codage LDPC.

L’IA pour les télécommunications

Entraînez des réseaux avec des données synthétisées comprenant des imperfections. Réalisez des tâches de régression et de classification avec Deep Learning Toolbox™. Labellisez des données capturées avec du hardware SDR.

Classification

Identifiez les caractéristiques des signaux correspondant à un ensemble limité de possibilités. Réalisez des tâches pour des applications liées au renseignement et à la sécurité des télécommunications.

Spectrogramme labellisé de signaux 5G NR et LTE.

Spectrogramme labellisé de signaux 5G NR et LTE.

Régression

Résolvez des problèmes de télécommunications avec des solutions couvrant un ensemble de valeurs. Concevez des émetteurs-récepteurs aux performances équivalentes à celles de designs classiques, mais avec moins de complexité.

Diagramme de constellation généré par un auto-encodeur pour un canal AWGN.

Diagramme de constellation généré par un auto-encodeur pour un canal AWGN.

Traitement MIMO

Améliorez la performance du système grâce aux techniques multi-antennes MIMO et Massive MIMO. Caractérisez les récepteurs et canaux MIMO.

Techniques MIMO

Simulez les effets du beamforming hybride Massive MIMO. Vous pouvez également effectuer la diversité à la transmission et réception et simuler les effets du codage de blocs spatio-temporel et du multiplexage spatial sur les performances du système.

Beamforming hybride Massive MIMO.

Beamforming hybride Massive MIMO.

Canaux et récepteurs MIMO

Appliquez l'évanouissement MIMO dû à la propagation par trajets multiples ainsi que la modélisation de canaux spatiaux WINNER II, et modélisez des opérations de réception MIMO, y compris l'estimation et l'égalisation du canal MIMO.

MIMO multi-utilisateurs avec modèle de canal WINNER II.

MIMO multi-utilisateurs avec modèle de canal WINNER II.

Visualisation et analyse

Analysez la réponse du système vis-à-vis du bruit et des interférences, étudiez son comportement et déterminez si les performances obtenues répondent aux exigences.

Visualisation des signaux

Utilisez le diagramme de constellation et le diagramme de l'œil pour visualiser les effets de différentes imperfections et corrections.

Visualiser et mesurer des signaux à l'aide des diagrammes de l'œil et de constellation.

Visualiser et mesurer des signaux à l'aide des diagrammes de l'œil et de constellation.

Mesures de signaux

Utilisez des méthodes de mesures standards (y compris EVM, ACPR, ACLR, MER, CCDF, la hauteur de l'œil, le jitter, le temps de montée et de descente) pour quantifier la performance du système.

Mesures EVM pour un système ZigBee.

Mesures EVM pour un système ZigBee.

Radio logicielle (SDR)

Connectez vos modèles d'émetteur et de récepteur à des dispositifs radio et vérifiez vos designs par transmission et réception OTA (over-the-air).

Émetteurs et récepteurs

Traitez des signaux over-the-air capturés ou temps réel pour des applications telles que le pistage d’avions à l'aide de signaux ADS-B, le relevé automatique de compteurs, la diffusion FM avec RBDS et les récepteurs FRS/GMRS.

Traiter des signaux SDR capturés pour la détection du spectre.

Traiter des signaux SDR capturés pour la détection du spectre.
