Afficher et analyser des résultats de simulation
Pendant la simulation, il est possible de régler les valeurs des paramètres et de consulter les résultats avec un ou plusieurs outils :
Blocs Scope et Viewers de type Scope : connectez et visualisez rapidement les données à des fins de prototypage et de débuggage.
Blocs Dashboard : consultez et surveillez des valeurs de signal instantanées dans des affichages de tableau de bord tels que des jauges et des voyants.

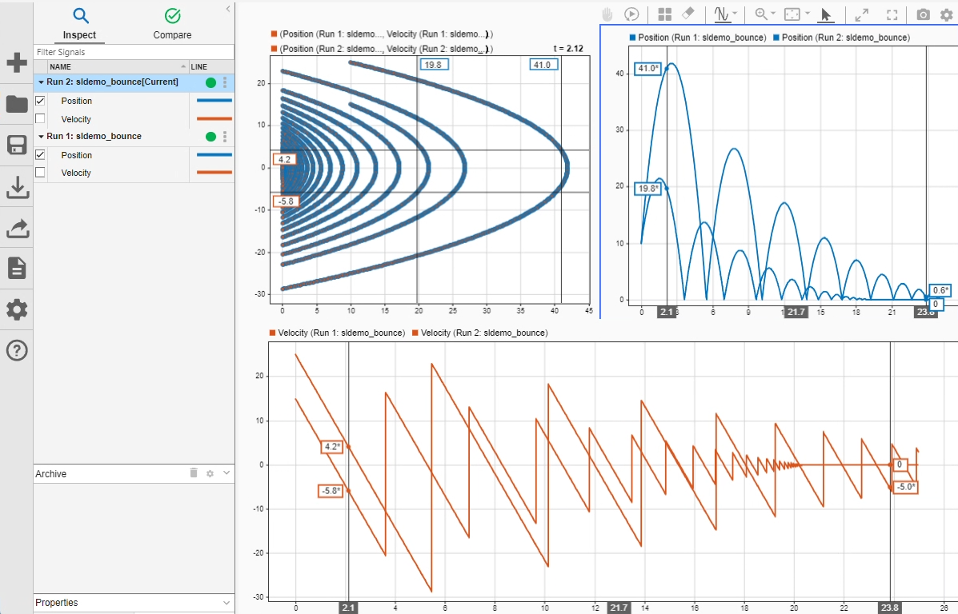

Simulation Data Inspector : consultez de nombreux signaux en même temps grâce à des visualisations telles que des sparklines, des tracés temporels, des diagrammes de dispersion et des cartes.
Bloc Record : connectez et visualisez les signaux que vous pouvez enregistrer dans l'espace de travail, dans un fichier ou les deux.
Pour des informations complètes sur la visualisation des données de simulation, consultez la rubrique Decide How to Visualize Simulation Data.
Après la simulation, vous pouvez analyser les résultats.
Inspectez les valeurs des signaux avec des curseurs et des mesures d'oscilloscope.
Importez les données d'autres sources dans Simulation Data Inspector pour les analyser en même temps que les données de simulation.
Comparez les signaux ou les exécutions pour analyser le comportement de votre modèle ou les données d'un balayage de paramètres.
Vous pouvez enregistrer et partager les données de simulation et les résultats d'analyse.
Enregistrez ou exportez les données de simulation dans un fichier MAT ou Microsoft® Excel®.
Enregistrez les données avec leurs paramètres de visualisation sous forme de session Simulation Data Inspector.
Générez un rapport interactif des résultats de comparaison.
Catégories
- Contrôler les simulations avec des affichages interactifs
Créer un tableau de bord pour votre modèle, régler les valeurs des paramètres de façon interactive et surveiller les valeurs des signaux pendant la simulation
- Visualiser les données en cours de simulation
Visualiser les données en cours de simulation avec des blocs Scope, le bloc Record ou Simulation Data Inspector
- Analyser les résultats de simulation
Inspecter les données avec des curseurs et des visualisations personnalisées, rejouer les résultats de simulation et comparer les données de ces simulations
- Enregistrer les résultats de simulation et d'analyse
Enregistrer et partager les données de simulation et les résultats d'analyse dans un ou plusieurs formats de fichiers
